Protection surtension et sous-tension

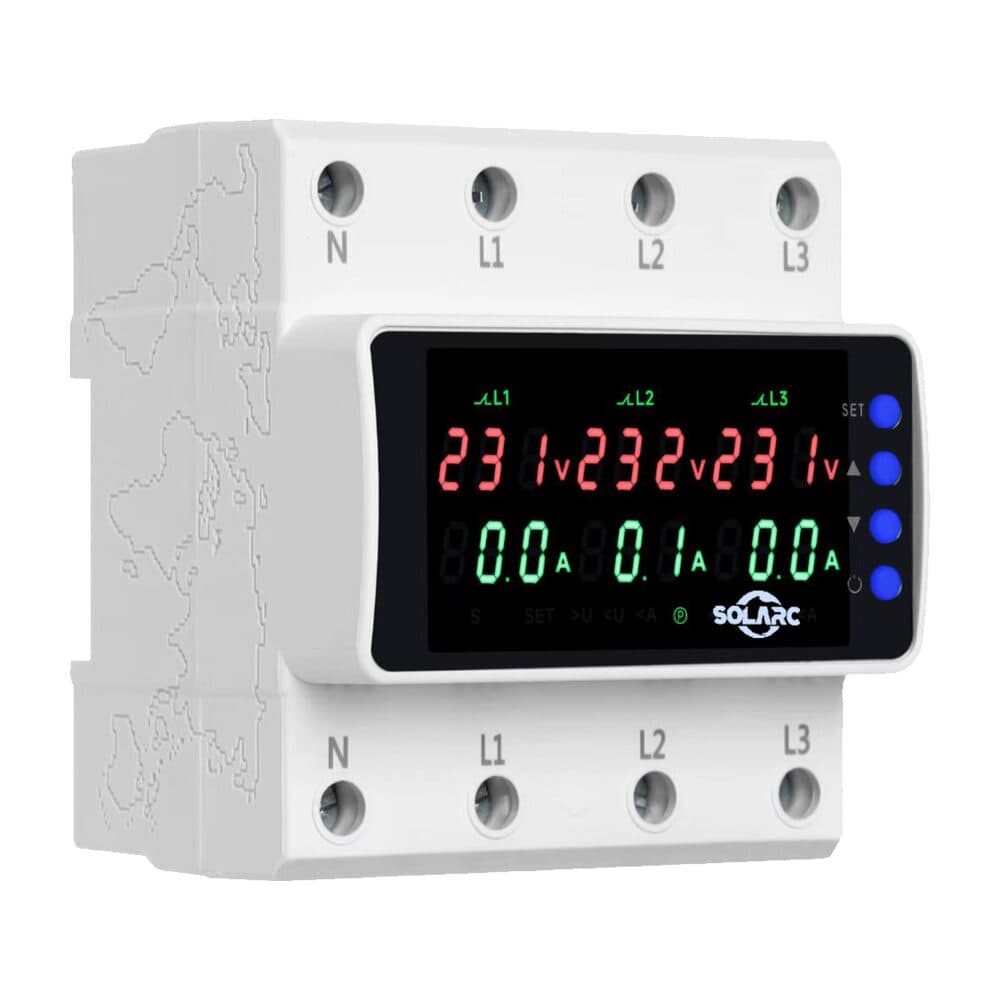

SOLARC SCS6-N6VA2 triphasé
SURVEILLE LES TROIS PHASES ET COUPE AU PREMIER DÉFAUT DE TENSION
- Alimentation
- Triphasée 380/400 V
- Défauts Surveillés
- Tension, courant, phases
- Affichage
- 6 afficheurs LED
- Précision
- 2 % en tension
Cinq défauts surveillés
Surtension, sous-tension, surintensité, déséquilibre entre phases et erreur d’ordre des phases. En cas d’inversion, l’afficheur indique L1-L3-L2 et la sortie est coupée.
Les trois phases sous les yeux
Six afficheurs LED donnent en permanence la tension et le courant de L1, L2 et L3, avec une précision de 2 % en tension. Des voyants signalent les alertes de surtension, de sous-tension et de surintensité.
Réglage et réarmement
Seuils réglables par les touches Set, haut et bas, hystérésis de 5 V, temporisation de 10 s sur le déséquilibre. Réenclenchement automatique au retour d’une tension normale, réarmement manuel après une surintensité persistante.
Sur rail DIN
Plage de fonctionnement de 120 à 300 V par phase, de 40 à 70 Hz. Trois contacts de sortie NO, tension d’isolement de 450 V, IP20, de -25 à +55 °C, 100 000 manœuvres.
Documentation à télécharger
*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.
Caractéristiques techniques
| SCS6-N6VA2 | |
|---|---|
| Références proposées par Solenso | |
| SCS6-N6VA2 | 380 V AC, triphasé |
| Caractéristiques électriques | |
| Tension assignée d’alimentation | 380 V AC triphasé |
| Plage de fonctionnement | 120 à 300 V AC par phase |
| Fréquence assignée | 40, 50, 60 ou 70 Hz |
| Précision de mesure de tension | 2 % sur toute la plage |
| Tension assignée d’isolement | 450 V |
| Contacts de sortie | 3 NO |
| Protections | |
| Défauts surveillés | Surtension, sous-tension, surintensité, déséquilibre, ordre des phases |
| Hystérésis | 5 V en surtension, sous-tension et déséquilibre |
| Temporisation de déséquilibre | 10 s |
| Réenclenchement | Automatique au retour de la tension |
| Environnement et durée de vie | |
| Indice de protection | IP20 |
| Degré de pollution | 3 |
| Température de fonctionnement | -25 à +55 °C |
| Humidité | < 50 % à 40 °C, sans condensation |
| Altitude | ≤ 2000 m |
| Endurance électrique et mécanique | 100 000 manœuvres |
| Montage | Rail DIN 35 mm |
Questions fréquentes
Pourquoi protéger une installation contre les surtensions et sous-tensions ?
Une coupure du neutre en amont peut porter certains appareils à près de 400 V et les détruire en quelques secondes. À l’inverse, une tension trop basse fait chauffer les moteurs et les compresseurs. Le relais coupe l’alimentation dès que la tension sort des seuils réglés, puis la rétablit automatiquement quand elle redevient normale.
Quelle différence avec un parafoudre ?
Le parafoudre écoule des surtensions de quelques microsecondes, causées par la foudre ou les manœuvres du réseau. Ce relais surveille les dérives durables de la tension, qui se mesurent en secondes ou en minutes. Les deux appareils sont complémentaires et se posent côte à côte au tableau.
Voir le parafoudre SOLARC SCS-40
