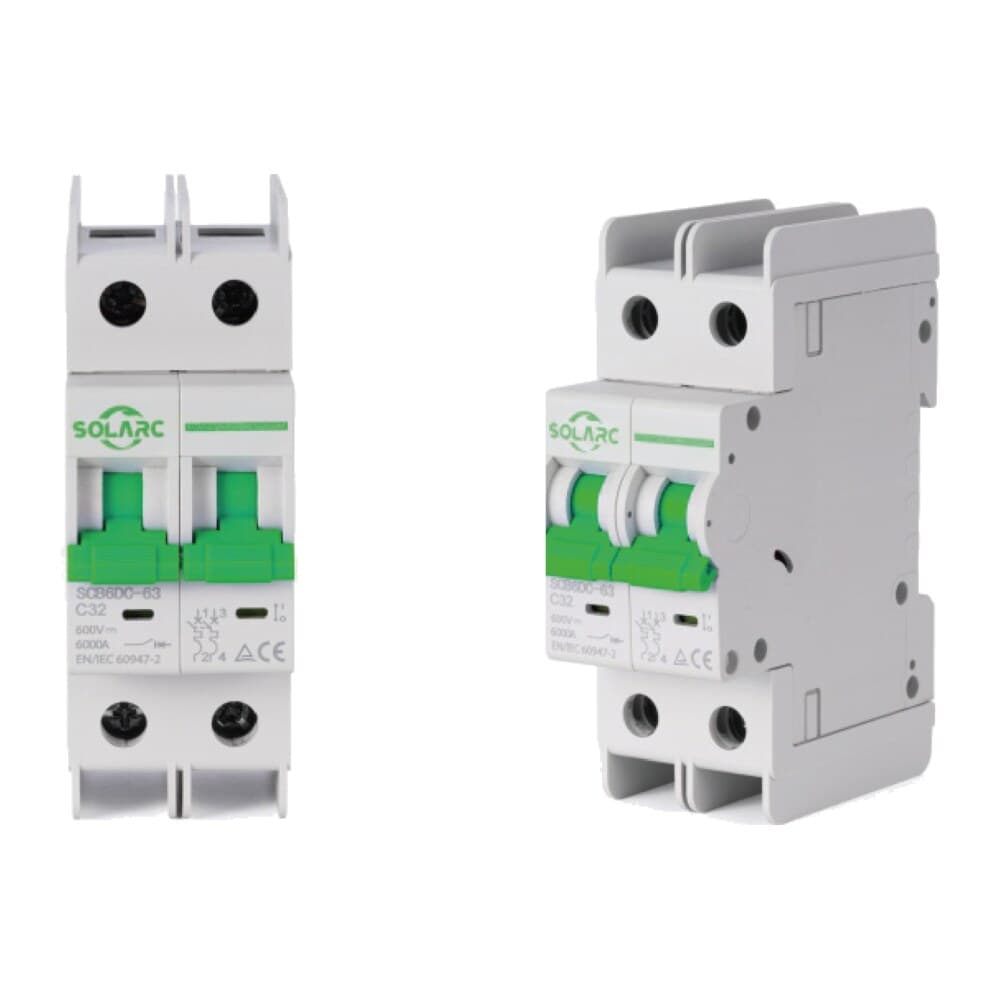

Disjoncteur CC photovoltaïque SOLARC SCB6DC-63

Q: Pourquoi un disjoncteur CC plutôt qu’un disjoncteur AC côté panneaux ?

Un courant continu ne passe jamais par zéro : l’arc qui se forme à l’ouverture ne s’éteint pas de lui-même comme en alternatif. Un disjoncteur CC est conçu et essayé pour couper cet arc à la tension des chaînes photovoltaïques. Un disjoncteur AC, même de calibre identique, n’offre pas cette garantie.

Q: Combien de pôles choisir ?

La tension d’emploi augmente avec le nombre de pôles câblés en série : 300 V par pôle pour le SCB6DC-63. Elle doit dépasser la tension à vide maximale de la chaîne, calculée à la température la plus basse du site. Ce calcul relève de l’installateur.

PROTECTION DES CIRCUITS PHOTOVOLTAÏQUES JUSQU’À 1 200 V CC ET 63 A

Calibres: 1 à 63 A
Pouvoir de Coupure: 10 kA
Tension Maximale: 1 200 V CC
Norme: IEC 60947-2

Pour le côté continu de l’installation
Conçu pour les circuits photovoltaïques et de stockage d’énergie jusqu’à 1 200 V CC, le SCB6DC-63 protège les lignes, les modules, les onduleurs et les batteries contre les surcharges et les courts-circuits.
Non polarisé, du 1P au 4P
Le sens de raccordement est indifférent, ce qui supprime le risque d’inversion à la pose. Tension d’emploi de 300 V par pôle : 300 V en 1P, 600 V en 2P, 900 V en 3P et 1 200 V en 4P.
Jusqu’à 10 kA de pouvoir de coupure
Pouvoir de coupure de service de 7,5 kA, ultime de 10 kA, tenue aux chocs de 6 kV et isolement de 1 200 V CC. Treize calibres de 1 à 63 A, en courbe B, C ou D.

Documentation à télécharger

Catalogue-SOLARC-Guide-de-selection-FR.pdf

*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.

Caractéristiques techniques

Caractéristiques électriques
	SCB6DC-63
Nombre de pôles	1P, 2P, 3P, 4P
Tension assignée d’emploi	300 V (1P), 600 V (2P), 900 V (3P), 1 200 V (4P) CC
Courant maximal du boîtier	63 A
Calibres	1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 A
Tension assignée d’isolement	1 200 V CC
Tenue aux chocs	6 kV
Pouvoir de coupure de service Ics	7,5 kA
Pouvoir de coupure ultime Icu	10 kA
Distance d’arc	50 mm
Type de déclenchement	Magnétothermique
Courbes de déclenchement
Déclenchement thermique	Sans déclenchement à 1,05 In (≥ 1 h), déclenchement à 1,30 In (< 1 h)
Courbe B	Maintien à 4 In, déclenchement à 7 In (< 0,1 s)
Courbe C	Maintien à 6,4 In, déclenchement à 9,6 In (< 0,1 s)
Courbe D	Maintien à 9,6 In, déclenchement à 14,4 In (< 0,1 s)
Durée de vie et normes
Endurance mécanique	20 000 manœuvres
Endurance électrique	1 500 manœuvres
Normes	IEC 60947-2, GB/T 14048.2
Conformité	CE, RoHS

Questions fréquentes

Pourquoi un disjoncteur CC plutôt qu’un disjoncteur AC côté panneaux ?

Un courant continu ne passe jamais par zéro : l’arc qui se forme à l’ouverture ne s’éteint pas de lui-même comme en alternatif. Un disjoncteur CC est conçu et essayé pour couper cet arc à la tension des chaînes photovoltaïques. Un disjoncteur AC, même de calibre identique, n’offre pas cette garantie.

Voir toute la gamme de protection

Combien de pôles choisir ?

La tension d’emploi augmente avec le nombre de pôles câblés en série : 300 V par pôle pour le SCB6DC-63. Elle doit dépasser la tension à vide maximale de la chaîne, calculée à la température la plus basse du site. Ce calcul relève de l’installateur.

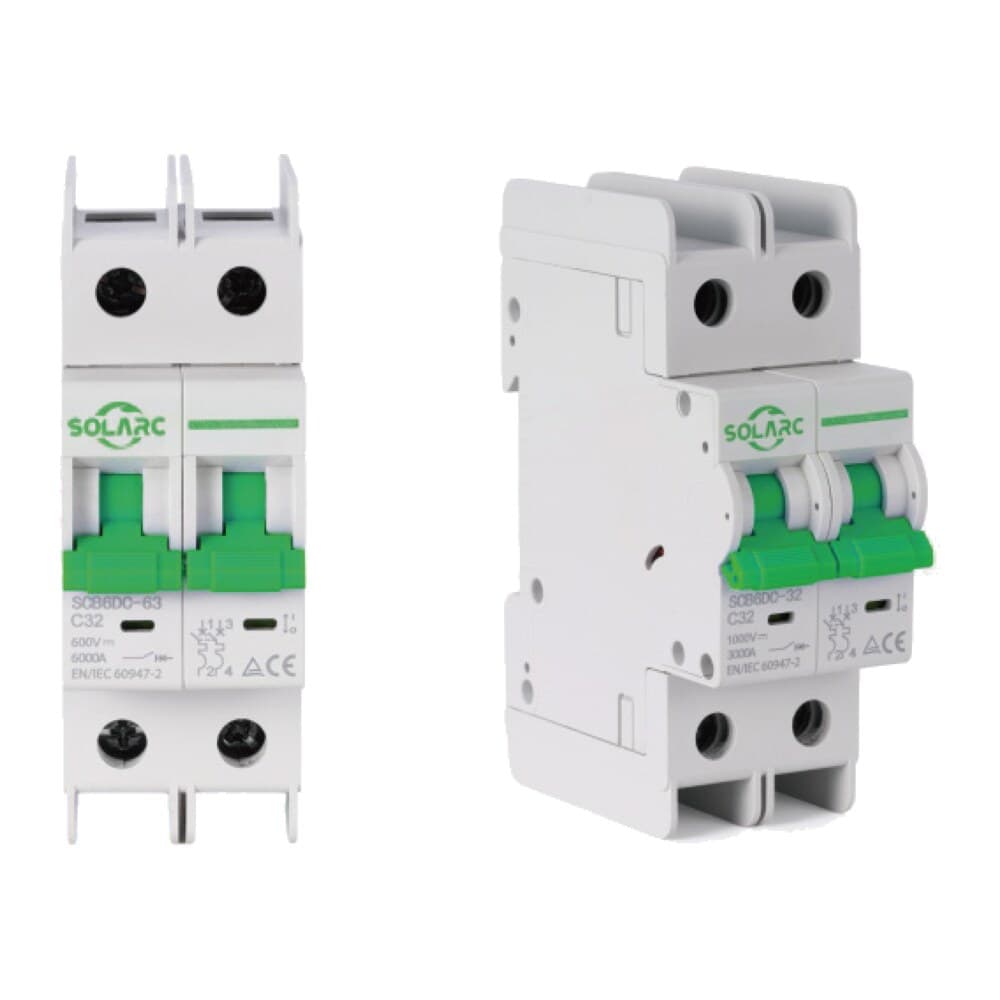

Voir le SCB6DC-32, jusqu’à 1 000 V en 2P
