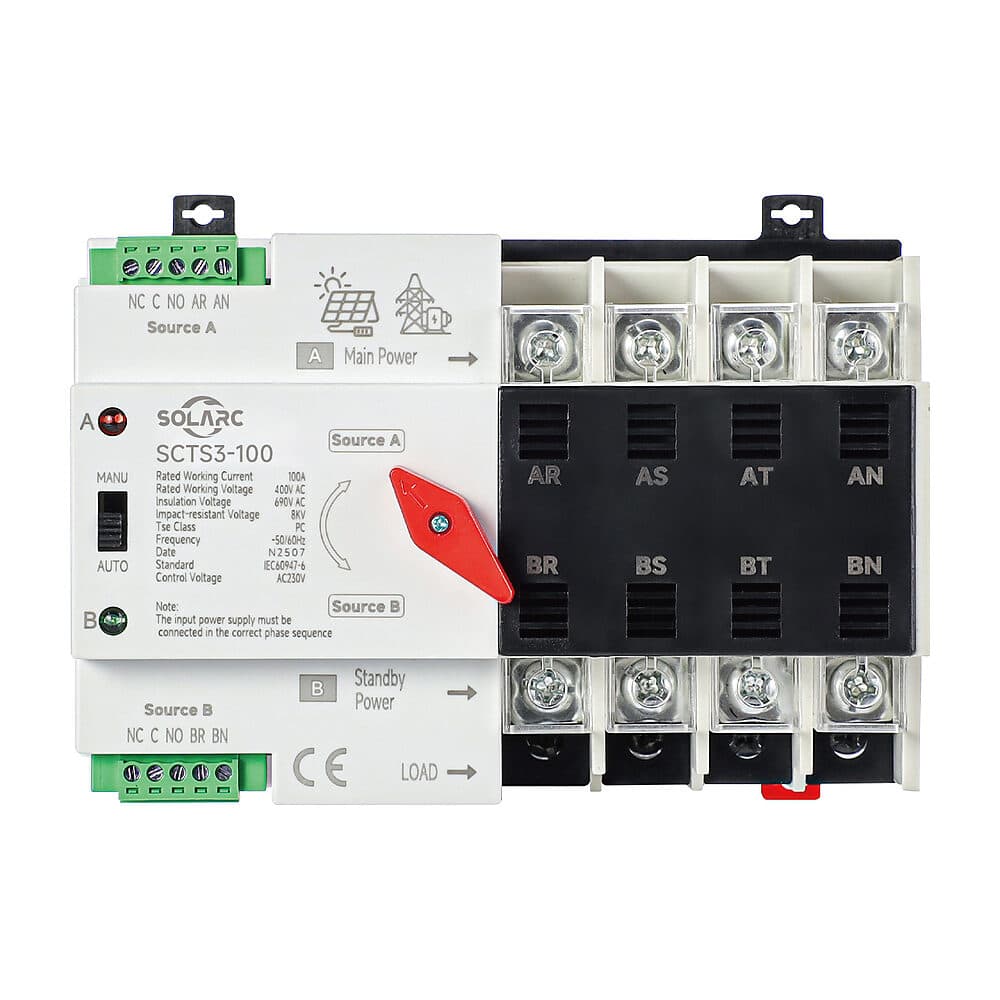

Inverseur de sources automatique
SOLARC SCTS3-100
RÉSEAU, PHOTOVOLTAÏQUE OU SECOURS : BASCULE AUTOMATIQUE JUSQU’À 100 A
- Calibres
- 16 à 100 A
- Temps de Transfert
- < 50 ms
- Pôles
- 2P, 3P ou 4P
- Classe
- PC, AC-33iB
Trois sources, une seule charge
L’inverseur surveille la source normale et la source de secours, et bascule la charge en moins de 50 ms en cas d’anomalie. Il commute entre production photovoltaïque, réseau public et groupe de secours, et revient à la normale tout seul.
Jusqu’à 100 A, pour le tableau domestique
Calibres de 16 à 100 A, en 2, 3 ou 4 pôles, pour les réseaux de 400 V à 50 ou 60 Hz. Montage sur rail, adapté aux tableaux de type PZ30.
Automatique ou manuel
Sélecteur Manuel / Auto, commande manuelle et voyants de source A et B. Catégories d’emploi AC-33iB et AC-31B, 5 000 cycles mécaniques et 2 000 électriques.
Documentation à télécharger
*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.
Caractéristiques techniques
| SCTS3-100 | |
|---|---|
| Références proposées par Solenso | |
| SCTS3-100 2P | 100 A, 230 V AC, monophasé |
| SCTS3-100 4P | 100 A, 400 V AC, triphasé |
| Caractéristiques électriques | |
| Calibres | 16, 20, 25, 32, 40, 50, 63, 80, 100 A |
| Nombre de pôles | 2P, 3P, 4P |
| Tension assignée d’emploi | 110, 220, 230, 380 ou 400 V AC, 50/60 Hz |
| Tension assignée d’isolement | 690 V |
| Tenue aux chocs | 8 kV |
| Classe et catégorie d’emploi | PC, AC-33iB / AC-31B |
| Commande et temps | |
| Tension de commande Us | 220 V AC, 50/60 Hz, de 85 à 110 % de Us |
| Temps de transfert | < 50 ms |
| Temps de retour à la source normale | < 50 ms |
| Endurance mécanique / électrique | 5 000 / 2 000 cycles |
| Installation | |
| Masse | 1,7 kg (2P), 2,1 kg (3P), 2,6 kg (4P) |
| Distances de sécurité | S1 ≥ 30 mm, S2 ≥ 203 mm |
| Norme | IEC 60947-6-1 (GB/T 14048.11) |
Questions fréquentes
SCTS2-63 ou SCTS3-100 : lequel choisir ?
Le SCTS2-63 est un modèle compact jusqu’à 63 A, en 2 ou 4 pôles. Le SCTS3-100 monte à 100 A, existe aussi en 3 pôles et s’adresse aux installations qui basculent tout le logement, ou une installation photovoltaïque avec groupe de secours.
Voir l’inverseur SCTS2-63
