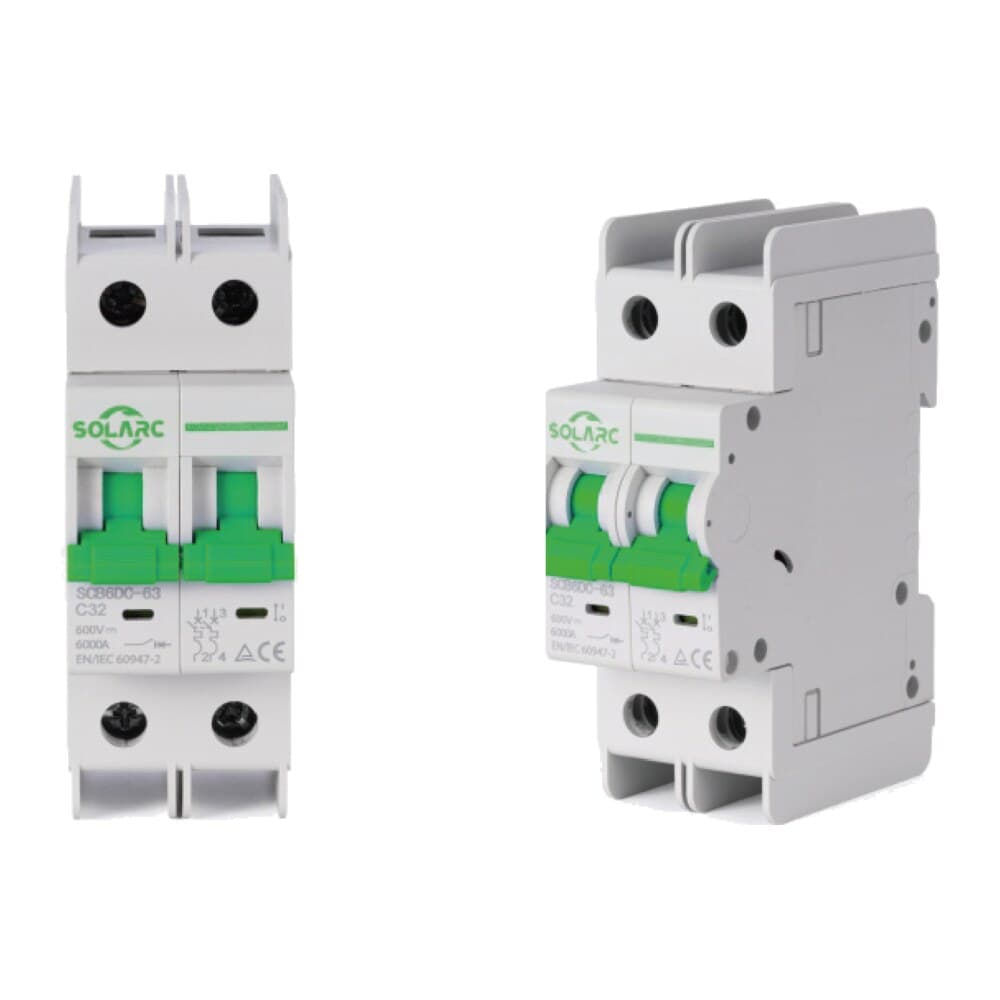

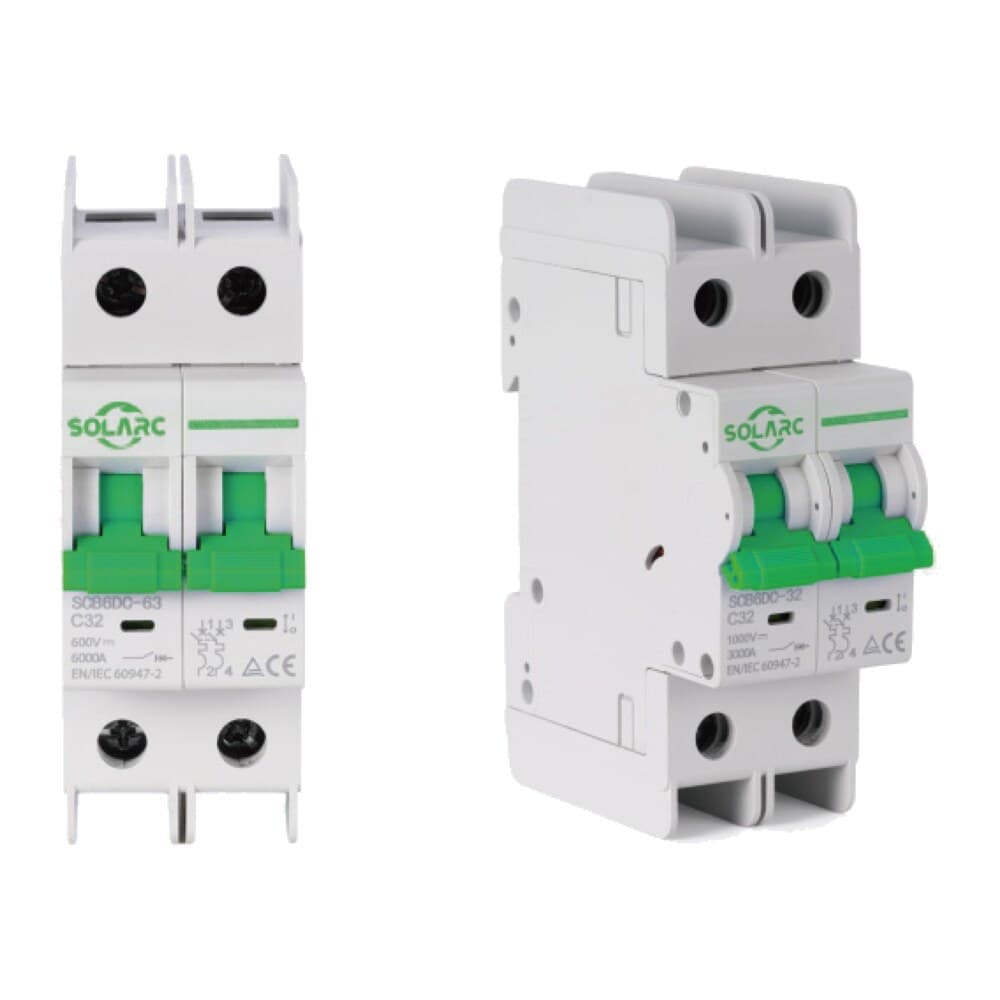

Disjoncteur CC photovoltaïque SOLARC SCB6DC-32

Q: SCB6DC-32 ou SCB6DC-63 : lequel choisir ?

Le SCB6DC-32 couvre les calibres de chaîne jusqu’à 32 A et atteint 1 000 V CC en deux pôles seulement. Le SCB6DC-63 monte à 63 A et à 1 200 V en quatre pôles, avec un pouvoir de coupure de 10 kA : il se destine aux circuits regroupés, aux batteries et aux tensions les plus élevées.

Q: Comment choisir le calibre ?

Le calibre se choisit d’après le courant de court-circuit des modules de la chaîne, la section du câble et le courant d’entrée admis par l’onduleur, indiqués sur leurs fiches techniques. Ce calcul relève de l’installateur.

JUSQU’À 1 000 V CC EN DEUX PÔLES, POUR LES CHAÎNES PHOTOVOLTAÏQUES

Calibres: 6 à 32 A
Pouvoir de Coupure: 6 kA
Tension Maximale: 1 000 V CC
Norme: IEC 60947-2

1 000 V CC en deux pôles
Tension d’emploi de 500 V par pôle : 500 V en 1P et 1 000 V en 2P. Un bipolaire suffit à couper une chaîne photovoltaïque de 1 000 V, là où le SCB6DC-63 demande quatre pôles.
Non polarisé
Le sens de raccordement est indifférent, ce qui supprime le risque d’inversion à la pose. Il protège les modules, les onduleurs et les batteries contre les surcharges et les courts-circuits.
Calibres de chaîne, de 6 à 32 A
Sept calibres de 6 à 32 A, en courbe B, C ou D, pouvoir de coupure de 6 kA, isolement de 1 200 V CC. IP40 sur les côtés, IP20 aux bornes, de -40 à +60 °C, sur rail DIN 35 mm.

Documentation à télécharger

Catalogue-SOLARC-Guide-de-selection-FR.pdf

*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.

Caractéristiques techniques

Caractéristiques électriques
	SCB6DC-32
Nombre de pôles	1P, 2P
Tension assignée d’emploi	500 V (1P), 1 000 V (2P) CC
Courant maximal du boîtier	32 A
Calibres	6, 10, 13, 16, 20, 25, 32 A
Tension assignée d’isolement	1 200 V CC
Tenue aux chocs	6 kV
Pouvoir de coupure de service Ics	6 kA
Pouvoir de coupure ultime Icu	6 kA
Distance d’arc	50 mm
Type de déclenchement	Magnétothermique
Courbes de déclenchement
Déclenchement thermique	Sans déclenchement à 1,13 In (≥ 1 h), déclenchement à 1,45 In (< 1 h)
Courbe B	Maintien à 4 In, déclenchement à 7 In (< 0,1 s)
Courbe C	Maintien à 7 In, déclenchement à 10 In (< 0,1 s)
Courbe D	Maintien à 10 In, déclenchement à 15 In (< 0,1 s)
Installation
Indice de protection	IP40 sur les côtés, IP20 aux bornes
Section de raccordement	2,5 à 25 mm²
Couple de serrage	2 à 2,5 N·m
Température de fonctionnement et de stockage	-40 à +60 °C
Résistance à la chaleur humide	Classe 2
Montage	Rail DIN 35 mm
Durée de vie et normes
Endurance mécanique	20 000 manœuvres
Endurance électrique	300 manœuvres
Normes	IEC 60947-2, GB/T 14048.2
Conformité	CE, RoHS

Questions fréquentes

SCB6DC-32 ou SCB6DC-63 : lequel choisir ?

Le SCB6DC-32 couvre les calibres de chaîne jusqu’à 32 A et atteint 1 000 V CC en deux pôles seulement. Le SCB6DC-63 monte à 63 A et à 1 200 V en quatre pôles, avec un pouvoir de coupure de 10 kA : il se destine aux circuits regroupés, aux batteries et aux tensions les plus élevées.

Voir le SCB6DC-63

Comment choisir le calibre ?

Le calibre se choisit d’après le courant de court-circuit des modules de la chaîne, la section du câble et le courant d’entrée admis par l’onduleur, indiqués sur leurs fiches techniques. Ce calcul relève de l’installateur.
