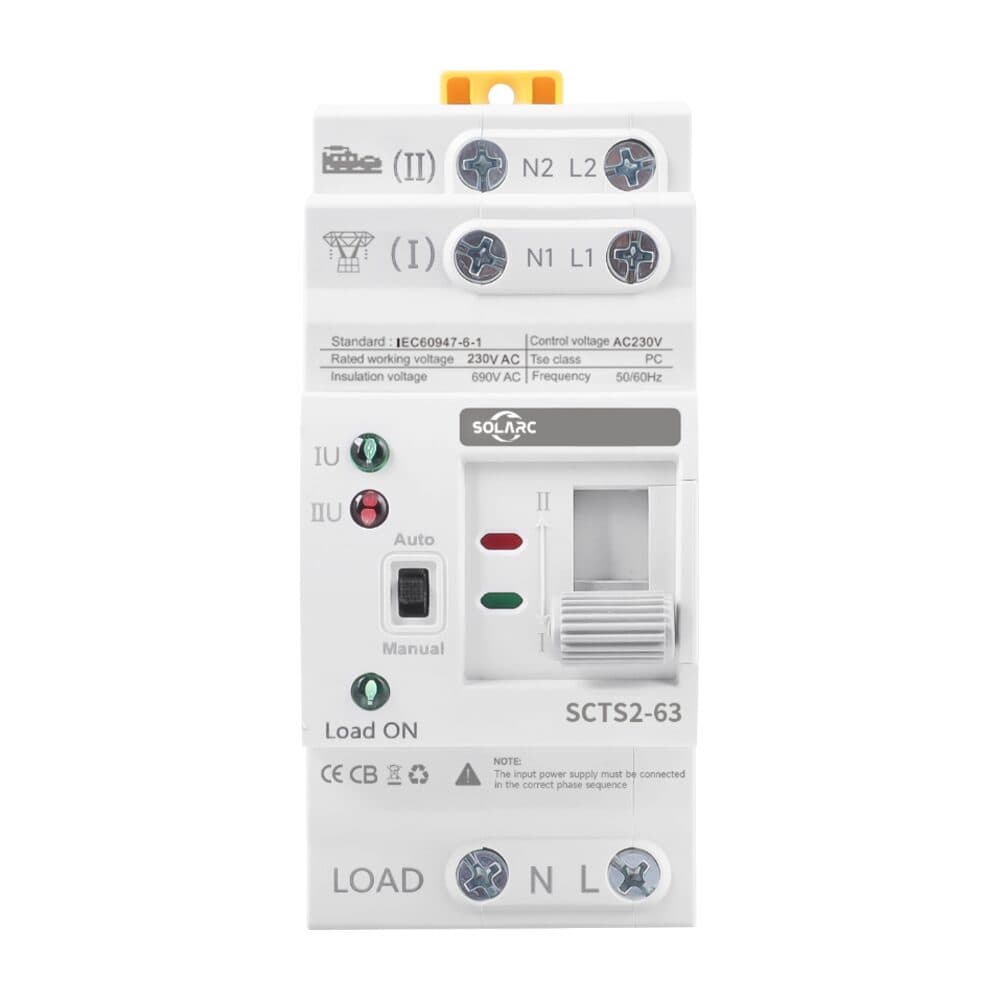

Inverseur de sources automatique
SOLARC SCTS2-63
BASCULE AUTOMATIQUE ENTRE RÉSEAU ET SOURCE DE SECOURS EN MOINS DE 50 MS
- Temps de Transfert
- < 50 ms
- Calibres
- 6 à 63 A
- Pôles
- 2P ou 4P
- Classe
- PC, IEC 60947-6-1
La source de secours prend le relais
L’inverseur surveille la source normale (I). Sur défaut, il bascule la charge vers la source de secours (II), puis revient à la normale dès qu’elle est rétablie. Sous 230 V, il coupe en dessous de 175 V et au-dessus de 270 V, et revient à 190 V et 250 V.
Automatique ou manuel
Sélecteur Auto / Manuel en façade, poignée de manœuvre et voyants de source normale, de source de secours et de charge alimentée. Le voyant clignote une fois en sous-tension, deux fois en surtension.
Réseau, groupe ou onduleur
Commutation entre réseau public, groupe électrogène ou onduleur à sinusoïde pure de 3 000 W au moins. Catégorie d’emploi AC-31B, classe PC.
Compact, sur rail DIN
108 × 50,5 × 78 mm en 2P, 108 × 82,5 × 78 mm en 4P, sur rail DIN ou par vis. Tension d’isolement de 690 V, tenue aux chocs de 8 kV, 4 000 manœuvres mécaniques.
Documentation à télécharger
*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.
Caractéristiques techniques
| SCTS2-63 | |
|---|---|
| Références proposées par Solenso | |
| SCTS2-63/2P | 63 A, monophasé, CE |
| SCTS2-63/4P | 63 A, triphasé, CE |
| Caractéristiques électriques | |
| Calibres Ie | 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Nombre de pôles | 2P, 4P |
| Tension assignée d’emploi | 110, 220, 230, 380 ou 400 V AC |
| Fréquence | 50/60 Hz |
| Tension assignée d’isolement | 690 V |
| Tenue aux chocs | 8 kV |
| Classe | PC |
| Catégorie d’emploi | AC-31B |
| Courant de court-circuit conditionnel | 50 kA, protection par fusible RT16-00 63 A |
| Commande et seuils | |
| Tension de commande Us | 220 ou 110 V AC, 50/60 Hz, de 85 à 110 % de Us |
| Temps de transfert | < 50 ms |
| Sous-tension (220 V) | Coupure à 175 V ±5 V, retour à 190 V ±5 V |
| Surtension (220 V) | Coupure à 270 V ±5 V, retour à 250 V ±5 V |
| Source onduleur | Sinusoïde pure, 3 000 W minimum |
| Circuit auxiliaire | 110 à 400 V AC, Ie = 5 A |
| Installation et durée de vie | |
| Dimensions (H × L × P) | 108 × 50,5 × 78 mm (2P), 108 × 82,5 × 78 mm (4P) |
| Montage | Rail DIN ou fixation par vis |
| Endurance mécanique | 4 000 manœuvres |
| Endurance électrique | 1 500 manœuvres |
| Norme | IEC 60947-6-1 |
| Marquages | CE, CB |
Questions fréquentes
À quoi sert un inverseur de sources automatique ?
Il alimente une installation, ou une partie de ses circuits, depuis une seconde source quand la première fait défaut : groupe électrogène, onduleur autonome sur batterie ou second réseau. La bascule se fait sans intervention, et le retour à la source normale aussi.
Faire valider son schéma par nos équipesLes appareils s’éteignent-ils pendant la bascule ?
La coupure dure moins de 50 ms. L’éclairage, le chauffage, l’électroménager et la plupart des moteurs reprennent sans que l’on s’en aperçoive. Un ordinateur ou un équipement réseau peut en revanche redémarrer : il reste à protéger par une alimentation sans interruption.
