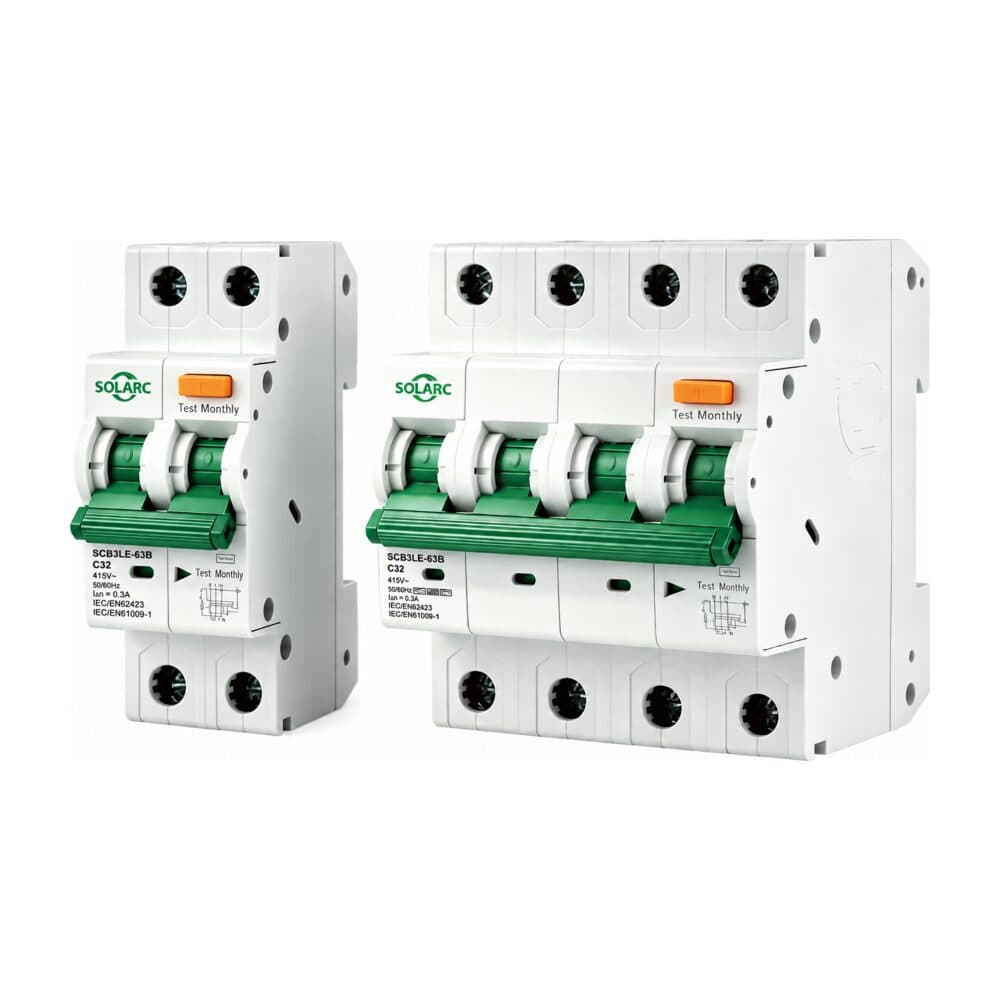

Disjoncteur différentiel
SOLARC SCB3LE-63B type B
SURINTENSITÉS ET FUITES À LA TERRE, Y COMPRIS CONTINUES, EN UN SEUL APPAREIL
- Type de Différentiel
- Type B
- Sensibilité
- 30 à 300 mA
- Calibres
- 6 à 63 A
- Pôles
- 1P+N ou 3P+N
Deux protections dans un seul module
Déclencheurs thermique, magnétique et différentiel réunis : le circuit est protégé contre les surcharges, les courts-circuits et les fuites à la terre. Coupure en 0,1 s au plus au courant différentiel assigné, sur les réseaux 230/400 V de 50/60 Hz.
Le type B, pour les fuites en courant continu
Un différentiel de type B détecte les courants de défaut alternatifs, continus pulsés et continus lisses. Ces derniers, que peuvent produire certains onduleurs, bornes de recharge et variateurs, aveuglent un différentiel de type A ou AC.
Calibres et sensibilités au choix
Calibres de 6 à 63 A en courbes B, C ou D, sensibilités de 30, 50, 100 ou 300 mA. Protection contre les surtensions permanentes en option, avec un seuil Uvo de 280 V ±5 %.
Certifié et robuste
Conforme à la norme IEC 61009-1, marquages CE, SEMKO, CCC et CB. Pouvoir de coupure de 6 ou 10 kA, 10 000 manœuvres mécaniques, voyant de position des contacts et de défaut différentiel.
Documentation à télécharger
*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.
Caractéristiques techniques
| SCB3LE-63B | |
|---|---|
| Références proposées par Solenso | |
| SCB3LE-63/1P+N | C32, C40 ou C63, type B, 300 mA, monophasé |
| SCB3LE-63/3P+N | C32, C40 ou C63, type B, 300 mA, triphasé |
| Caractéristiques électriques | |
| Nombre de pôles | 1P+N, 3P+N |
| Tension assignée | 230/400 V (240/415 V) |
| Courant assigné du boîtier | 63 A |
| Calibres | 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Courbes de déclenchement | B, C, D |
| Fréquence | 50/60 Hz |
| Tension assignée d’isolement Ui | 500 V |
| Tenue aux chocs Uimp | 4 kV |
| Pouvoir de coupure Icn / Ics | 6 ou 10 kA / 6 ou 7,5 kA |
| Protection différentielle | |
| Type | B : défauts alternatifs, continus pulsés et continus lisses |
| Sensibilité IΔn | 30, 50, 100 ou 300 mA |
| Temps de coupure maximal à IΔn | 0,1 s |
| Protection contre les surtensions | En option, Uvo = 280 V ±5 % |
| Installation | |
| Montage | Rail DIN 35 mm |
| Section maximale de raccordement | 25 mm² |
| Couple de serrage maximal | 3,5 N·m |
| Indice de protection | IP20 |
| Sens d’alimentation | Par le haut et par le bas |
| Altitude | ≤ 2000 m |
| Température de stockage | -35 à +70 °C |
| Durée de vie et normes | |
| Endurance mécanique | 10 000 manœuvres |
| Endurance électrique | 4 000 manœuvres |
| Norme | IEC 61009-1 |
| Certifications | CE, SEMKO, CCC, CB |
Questions fréquentes
Quand faut-il un différentiel de type B ?
Dès qu’un appareil du circuit peut produire un courant de défaut continu lisse : borne de recharge sans détection intégrée des fuites continues, onduleur dont le fabricant exige un type B, variateur de vitesse ou pompe à chaleur à moteur piloté. Un différentiel de type A ou AC peut alors être aveuglé et ne plus couper. La borne Solenso EV+ intègre une détection 6 mA DC et se contente d’un type A en amont.
Voir la borne de recharge Solenso EV+Disjoncteur différentiel ou interrupteur différentiel : quelle différence ?
L’interrupteur différentiel ne détecte que les fuites à la terre, il doit être associé à des disjoncteurs pour protéger contre les surcharges. Le disjoncteur différentiel réunit les deux fonctions dans un seul appareil par circuit : un défaut ne coupe que le circuit concerné, le reste de l’installation reste alimenté.
Quelle sensibilité choisir : 30 mA ou 300 mA ?
Le 30 mA protège les personnes contre l’électrisation : c’est la sensibilité des circuits terminaux d’un logement. Les sensibilités de 100 et 300 mA protègent contre l’incendie et se placent en tête d’installation, où elles assurent la sélectivité avec les 30 mA situés en aval.
