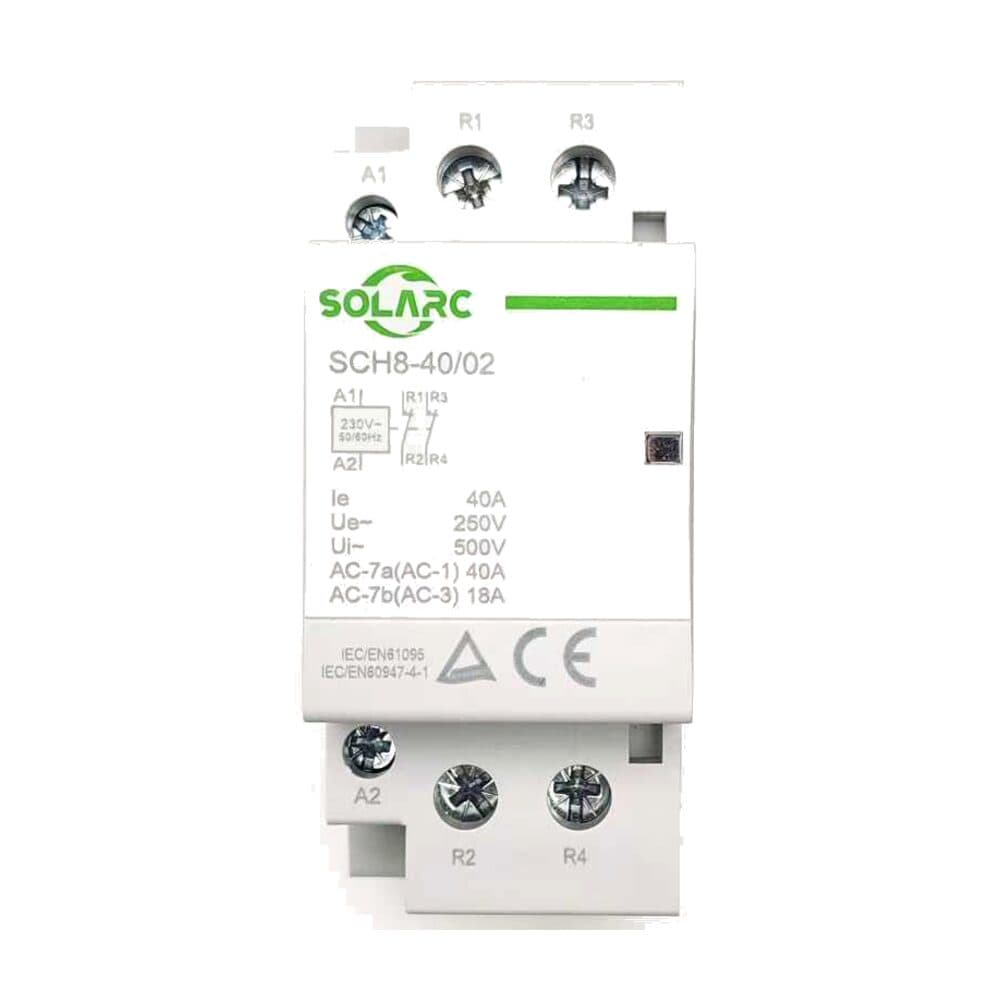

Contacteur modulaire
SOLARC SCH8-40
COMMANDE DU CHAUFFE-EAU, DU CHAUFFAGE, DES POMPES ET DE L’ÉCLAIRAGE DEPUIS LE TABLEAU
- Courant AC-7a
- 40 A
- Courant AC-7b
- 18 A
- Bobine
- 230 V AC, 50/60 Hz
- Contacts
- 2 NO, 1 NO + 1 NF ou 2 NF
Trois configurations de contacts
SCH8-40/20 à deux contacts ouverts au repos, SCH8-40/11 à un contact ouvert et un fermé, SCH8-40/02 à deux contacts fermés au repos. Deux modules de large sur rail DIN.
Pour les usages du bâtiment
Commande de l’éclairage, du chauffage, de la ventilation, des pompes et du chauffe-eau. 40 A en AC-7a pour les charges faiblement inductives, 18 A en AC-7b pour les moteurs domestiques.
Pilotage au surplus solaire
Commandé par un module de gestion de l’énergie, le contacteur met en marche le chauffe-eau quand la production photovoltaïque dépasse la consommation. Le module ne commande que la bobine, le contacteur coupe la puissance.
Conforme aux normes du bâtiment
Conforme aux normes IEC/EN 61095 et IEC 60947-4-1, marquage CE. Tension d’emploi de 250 V, tension d’isolement de 500 V, bobine de 230 V AC en 50 ou 60 Hz.
Documentation à télécharger
*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.
Caractéristiques techniques
| SCH8-40/20 | SCH8-40/11 | SCH8-40/02 | |
|---|---|---|---|
| Références proposées par Solenso | |||
| SCH8-40/02 | 40 A, bobine 230 V AC, 2 contacts NF, CE | ||
| Caractéristiques électriques | |||
| Contacts | 2 NO | 1 NO + 1 NF | 2 NF |
| Courant AC-7a (AC-1) | 40 A | ||
| Courant AC-7b (AC-3) | 18 A | ||
| Tension assignée d’emploi Ue | 250 V | ||
| Tension assignée d’isolement Ui | 500 V | ||
| Tension de bobine | 230 V AC, 50/60 Hz | ||
| Installation et normes | |||
| Largeur | 2 modules | ||
| Montage | Rail DIN 35 mm | ||
| Normes | IEC/EN 61095, IEC 60947-4-1 | ||
| Marquage | CE | ||
Questions fréquentes
Pourquoi passer par un contacteur pour piloter un chauffe-eau ?
Une résistance de chauffe-eau de 3 000 W appelle environ 13 A pendant des heures. Les relais des modules domotiques et des gestionnaires d’énergie ne sont pas faits pour ce service continu. Le module commande la bobine du contacteur, qui supporte 40 A en charge résistive et coupe la puissance à sa place.
Découvrir l’EMS Shelly SolensoContacteur à contacts ouverts ou fermés au repos ?
Avec des contacts ouverts au repos (NO), le circuit n’est alimenté que lorsque la bobine est commandée : c’est le cas de la marche forcée ou de la mise en route au surplus solaire. Avec des contacts fermés au repos (NF), le circuit est alimenté en permanence et la commande le coupe : c’est le principe du délestage.
Voir toute la gamme de protection
