Micro-onduleur SG400 / 450 / 500
La sélection légère et compacte parfaite pour votre système PV
- Intelligence Avancée
- Smart Control
- Performance Supérieure
- Puissance pure
- Connecteurs Protégés
- Sécurité garantie
- Fiabilité Inégalée
- Durabilité garantie
Installation facile, plug-and-play
Antenne externe pour une communication plus forte avec le DTU
Facteur de puissance (réglable) 0,8 avancé…0,8 retardé
Conforme à VDE-AR-N 4105:2018 und EN50549-1:2019
Haute fiabilité; boîtier NEMA(IP67); protection contre les surtensions de 6000 V
Documentation à télécharger
*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.
Caractéristiques techniques
| SG400 | SG450 | SG500 | |
|---|---|---|---|
| Données d’entrée (CC) | |||
| Puissance des modules couramment utilisés (W) | 320 ~ 540+ | 400 ~ 600+ | 400 ~ 670+ |
| Plage de tension MPPT (V) | 16 ~ 55 | ||
| Tension de démarrage (V) | 22 | ||
| Courant de court-circuit maximal (A) | 25 | ||
| Tension d’entrée maximale (V) | 65 | ||
| Courant d’entrée maximal (A) | 14 | 15 | 16 |
| Données de sortie (CA) | |||
| Puissance de sortie nominale (VA) | 400 | 450 | 500 |
| Tension de sortie nominale (V) | 220 / 230 / 240 | ||
| Tension / plage de sortie nominale (V) | 230 / 180 – 275 | ||
| Fréquence / plage nominale (Hz) | 50 / 45 – 55 | ||
| Facteur de puissance (réglable) | >0,99 par défaut, 0,8 avancé – 0,8 retardé | ||
| Distorsion harmonique totale | < 3 % | ||
| Unités max. par branche, 12 AWG (220/230/240 V) | 15 / 15 / 16 | 13 / 14 / 14 | 12 / 12 / 13 |
| Unités max. par branche, 10 AWG (220/230/240 V) | 20 / 21 / 22 | 18 / 19 / 19 | 16 / 17 / 17 |
| Rendement | |||
| Rendement maximal CEC | 96,5 % | ||
| Efficacité pondérée CEC | 96,5 % | ||
| Rendement nominal du MPPT | 99,9 % | ||
| Consommation électrique nominale (mW) | 21 | ||
| Données mécaniques | |||
| Plage de températures ambiantes (°C) | -40 ~ +65 | ||
| Dimensions (L × H × P, mm) | 282,5 × 171,5 × 30,5 | ||
| Poids (kg) | 1,7 | ||
| Indice de protection | IP67 | ||
| Refroidissement | Convection naturelle, sans ventilateur | ||
| Caractéristiques | |||
| Communication | Sub-1G | ||
| Garantie | 15 ans en standard, jusqu’à 25 ans en option | ||
| Conformité | VDE-AR-N 4105:2020, EN 50549-1:2019, VFR2019, EN 50549-10:2022, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3, C10/11 | ||
Dans la même gamme

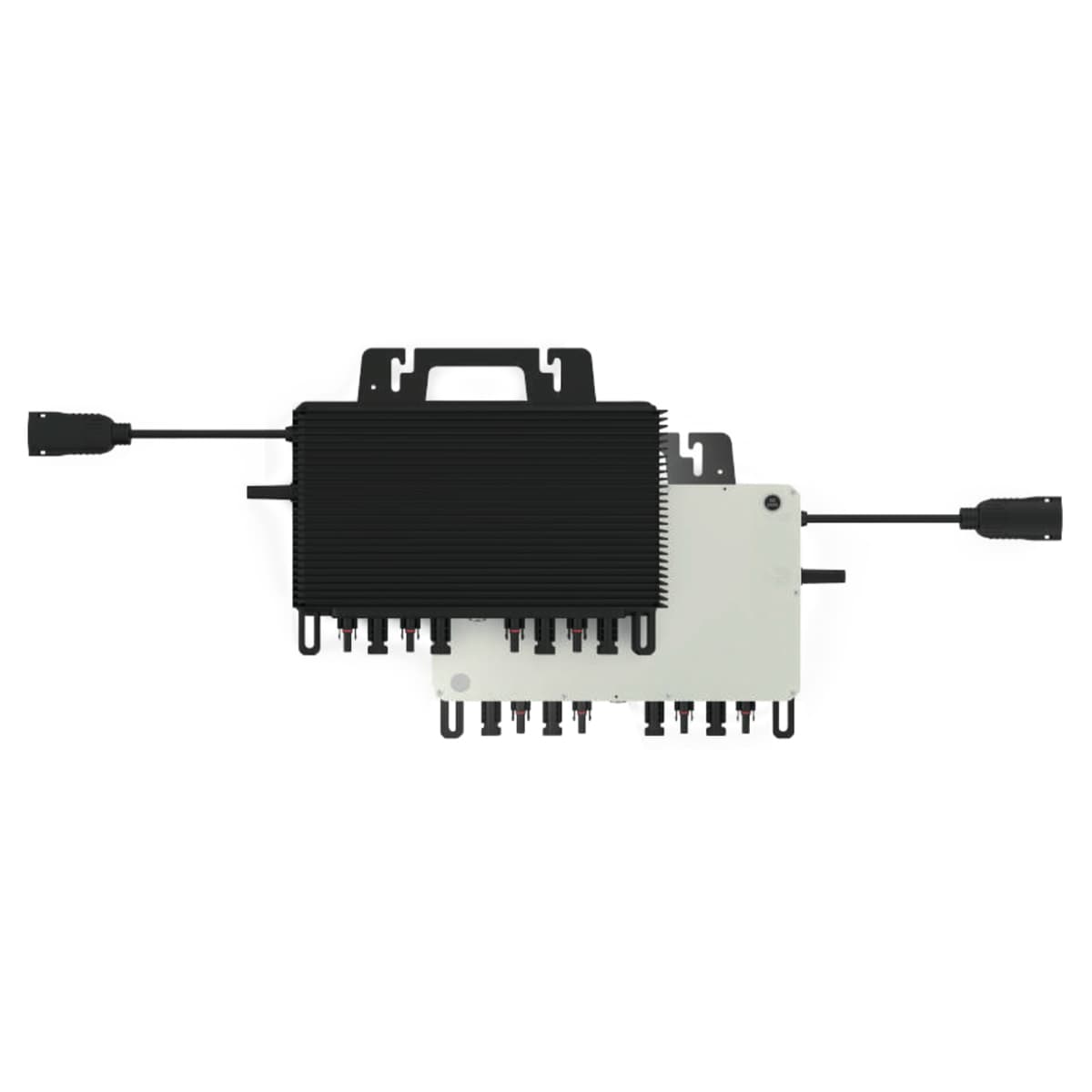

Micro-onduleur
SG1600 / 2000
- Intelligence Avancée
- Smart Control
- Performance Supérieure
- Puissance pure
- Connecteurs Protégés
- Sécurité garantie
- Fiabilité Inégalée
- Durabilité garantie

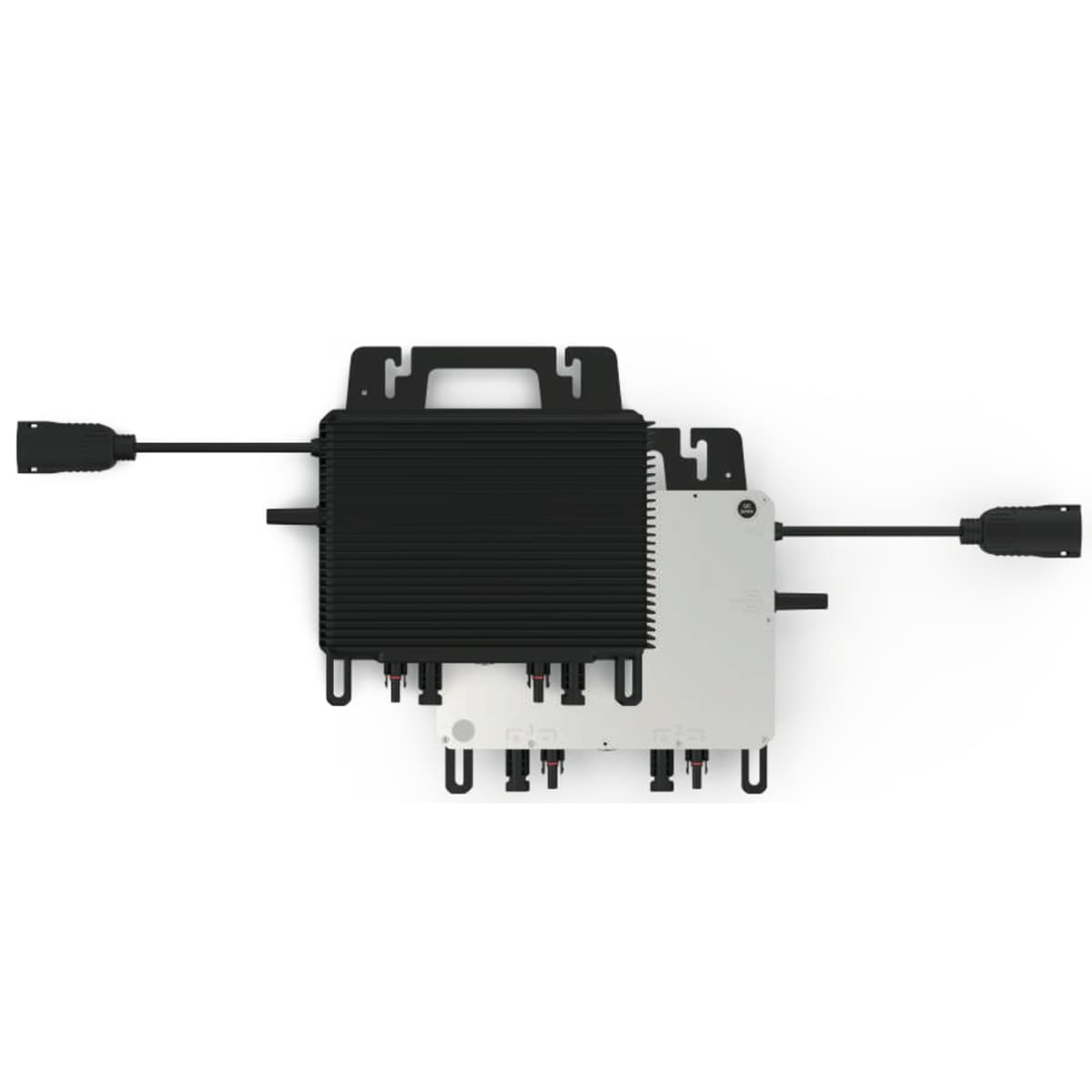

Micro-onduleur
