Coffrets AC et coupleurs AC Solenso
AC BOX et coupleurs AC
Les coffrets AC BOX réunissent comptage, protections et raccordement au réseau des micro-onduleurs, des batteries et des charges, livrés câblés et conformes NF C 15-100. Les coupleurs AC SoWave ajoutent une batterie à une installation de micro-onduleurs déjà en service.
Conformes NF C 15-100
Monophasé ou Triphasé
Protections Intégrées
Livrés Câblés
Étanches IP65
Suivi par le DTU

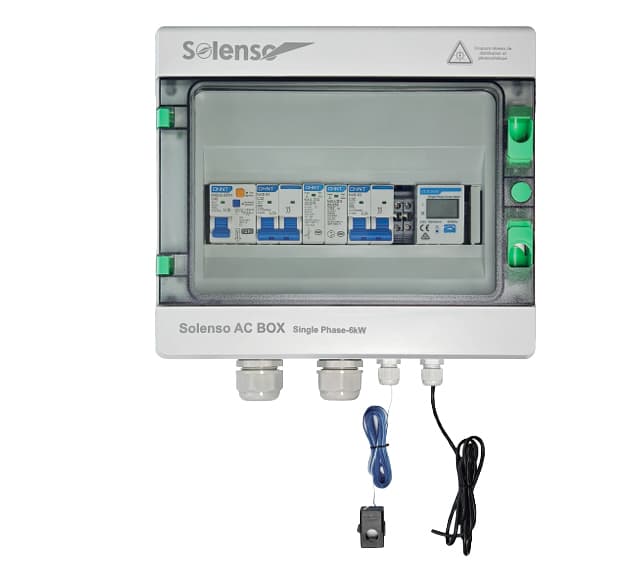

AC BOX-S6
Gestion avancée de la distribution AC pour systèmes photovoltaïques
Compatibilité Universelle : Compatible avec tous les systèmes en 230 V AC et conforme à la norme NF C 15-100. Assure la liaison micro-onduleurs, batteries et charges.
Protection Intégrée Complète : Équipé d’un compteur DTSU666, d’un disjoncteur 4P C32A, d’un DDR 4P C40A 30 mA et d’un parafoudre 20 kA pré-installés. Protection totale du réseau domestique.
Suivi en Temps Réel : Connexion directe au DTU Solenso permettant de visualiser en continu production et consommation grâce à la plateforme Solenso.
Installation Immédiate : Coffret monobloc entièrement câblé, prêt à poser sans assemblage supplémentaire.
Certification IP65 : Coffret étanche avec double isolation, conçu pour l’extérieur et résistant aux températures de –35 °C à 70 °C.
Format Compact et Optimisé : Dimensions : 297 × 257 × 138 mm. Refroidissement par convection naturelle sans ventilateur.

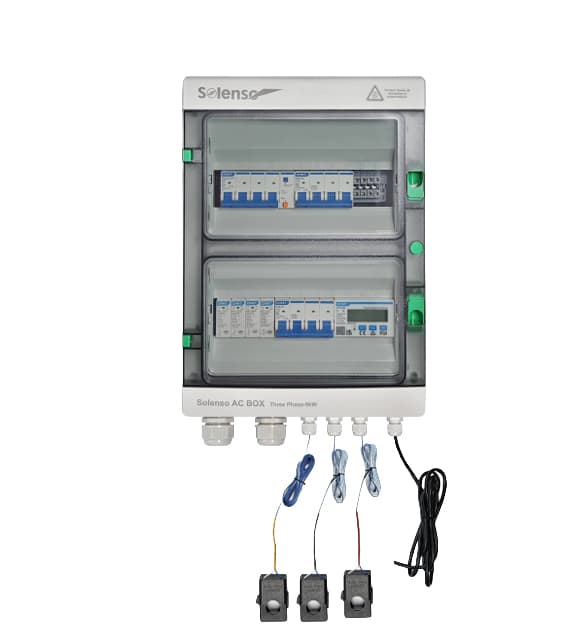

AC BOX T9
Gestion avancée de la distribution AC pour systèmes photovoltaïques
Compatibilité Étendue : Coffret AC adapté aux systèmes en 230/400 V AC, compatible micro-onduleurs, batteries et charges.
Protection Complète : Compteur DTSU666, disjoncteur 4P C32A, DDR 4P C40A 30 mA et parafoudre 20 kA intégrés.
Installation Simplifiée : Conception monobloc prête à poser, sans réassemblage complexe.
Suivi en Temps Réel : Communication avec le DTU pour visualiser production et consommation.
Fiabilité IP65 : Boîtier étanche avec double isolation, conçu pour l’extérieur, de –35 °C à 70 °C.
Conception Durable : Refroidissement naturel et format compact (418 × 297 × 138 mm).
AC BOX S-lite
Coffret AC monophasé léger, jusqu’à 10 kW
Protections Intégrées : Compteur DDSU666, disjoncteur 2P C32A, deux disjoncteurs différentiels (300 mA type B et 30 mA type A) et parafoudre 20 kA.
Puissance : Entrée PV et sortie jusqu’à 10 kW, courant assigné de 43,5 A en 230 V CA.
Fiabilité IP65 : Coffret doublement isolé, conçu pour l’extérieur, de -35 °C à 70 °C.
Suivi en Temps Réel : Communication avec le DTU pour suivre production et consommation dans l’application Solenso.
AC BOX T-lite
Coffret AC triphasé, jusqu’à 18 kW
Protections Intégrées : Compteur DTSU666, disjoncteurs 2P et 4P C32A, disjoncteurs différentiels 300 mA type B et 30 mA type A, parafoudre 20 kA 3P+N.
Puissance : Entrée PV et sortie jusqu’à 18 kW, courant assigné de 50 A en 230-400 V CA.
Fiabilité IP65 : Coffret doublement isolé, conçu pour l’extérieur, de -35 °C à 70 °C.
Suivi en Temps Réel : Communication avec le DTU pour suivre production et consommation dans l’application Solenso.
AC BOX SPlus
Coffret AC monophasé avec inverseur de sources, jusqu’à 10 kW
Inverseur de Sources : Inverseur automatique NXZBN-63S/2B C63A et contacteur NCH8 40/02 intégrés.
Protections Intégrées : Compteur DDSU666, disjoncteur 2P C32A, disjoncteur différentiel 300 mA type B et parafoudre 20 kA.
Puissance : Entrée PV et sortie jusqu’à 10 kW, courant assigné de 63 A en 230 V CA.
Fiabilité IP65 : Coffret doublement isolé, conçu pour l’extérieur, de -35 °C à 70 °C.
AC BOX TPlus
Coffret AC triphasé avec inverseur de sources, jusqu’à 24 kW
Inverseur de Sources : Inverseur automatique NXZBN-63S/4B C50A intégré.
Protections Intégrées : Compteur DTSU666, disjoncteurs 2P et 4P C32A, disjoncteur différentiel 300 mA type B et parafoudre 20 kA 3P+N.
Puissance : Entrée PV et sortie jusqu’à 24 kW, courant assigné de 50 A en 230-400 V CA.
Fiabilité IP65 : Coffret doublement isolé, conçu pour l’extérieur, de -35 °C à 70 °C.

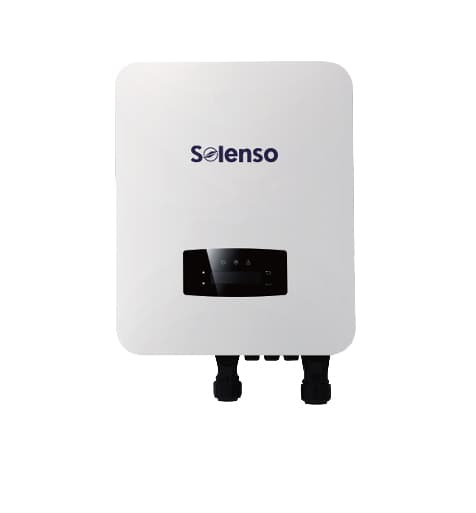

AC Coupler SoWave
Gestion intelligente du stockage et de l’énergie
Compatibilité Universelle : Solution compatible avec les installations monophasées existantes et les micro-onduleurs Solenso SG.
Technologie Grid Former : Active les micro-onduleurs en mode hors réseau pour maintenir l’alimentation même en cas de coupure électrique.
Installation Facile : Système plug & play avec surveillance Wi-Fi intégrée et paramétrage à distance via l’application Solenso.
Haute Efficacité : Rendement de charge/décharge jusqu’à 97,6 %, pour une utilisation optimale de l’énergie solaire stockée.
Fiabilité Totale : Boîtier unibody en aluminium, indice de protection IP65, conçu pour résister à la poussière et à l’eau.
Sécurité Renforcée : Protection intégrée contre les surtensions, courts-circuits, défauts de terre et détection d’îlotage

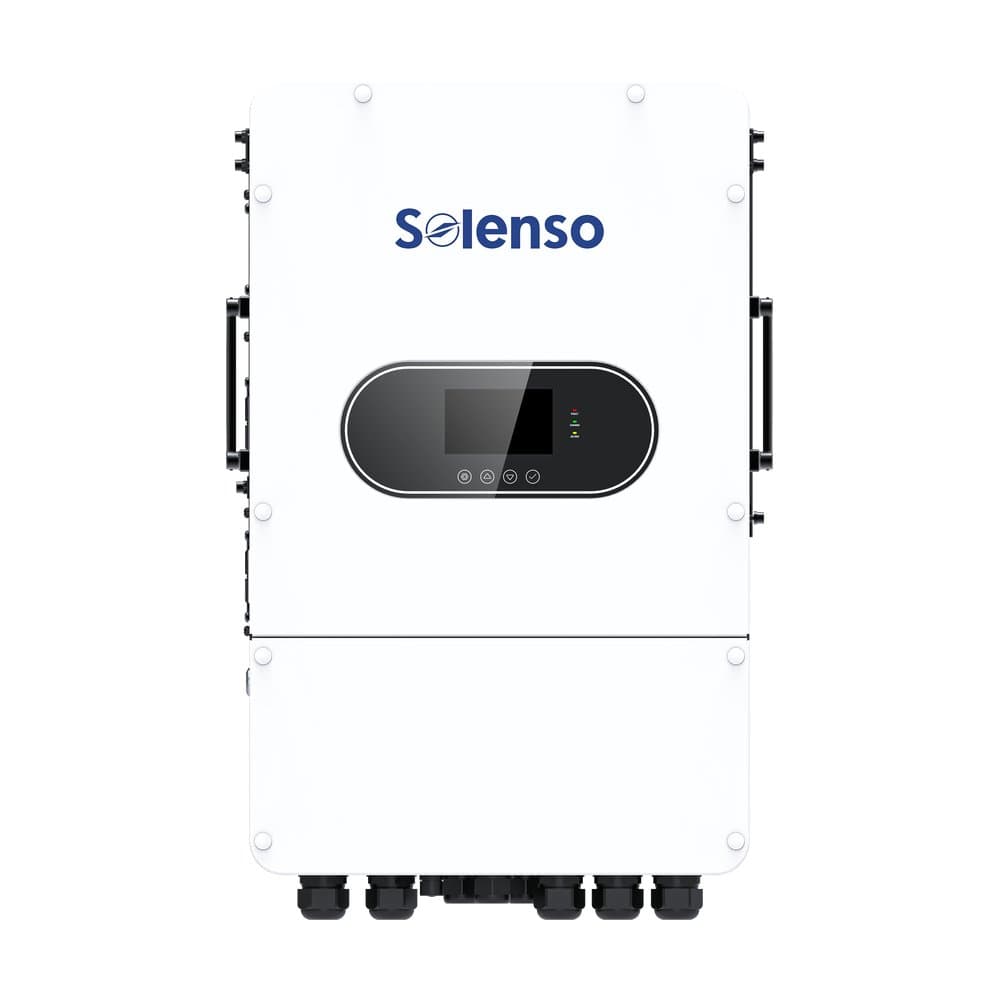

AC Coupler SoWave triphasé
Stockage triphasé de 8 à 12 kW pour micro-onduleurs série SG
Pour les Installations Existantes : Ajoute une batterie à une installation triphasée de micro-onduleurs série SG déjà en service.
Fonctionnement en Îlotage : Maintient les micro-onduleurs en production hors réseau, sortie sinusoïdale pure triphasée.
Équilibrage des Phases : Rééquilibrage dynamique du courant triphasé, surcharge courte jusqu’à 6 HP.
Haute Puissance : Charge et décharge jusqu’à 260 A, rendement maximal de 97,5 %, boîtier IP65.
Ingénierie FrançaiseLe lien entre la production, le stockage et le réseau
AC BOX et coupleurs AC : raccorder en toute sécurité
Entre les micro-onduleurs, la batterie, les charges du logement et le réseau, le coffret AC BOX regroupe le comptage et toutes les protections exigées par la norme NF C 15-100. Livré câblé, il évite de reconstituer un tableau de distribution sur le chantier.
Les versions S-lite et T-lite couvrent les installations monophasées jusqu’à 10 kW et triphasées jusqu’à 18 kW. Les versions SPlus et TPlus ajoutent un inverseur de sources automatique, jusqu’à 10 kW en monophasé et 24 kW en triphasé.
Pour équiper de stockage une installation de micro-onduleurs série SG déjà posée, les coupleurs AC SoWave se raccordent côté alternatif, en monophasé ou en triphasé, et permettent le fonctionnement en îlotage en cas de coupure du réseau.
Solenso Power : une installation raccordée proprement, de la production au stockage.
