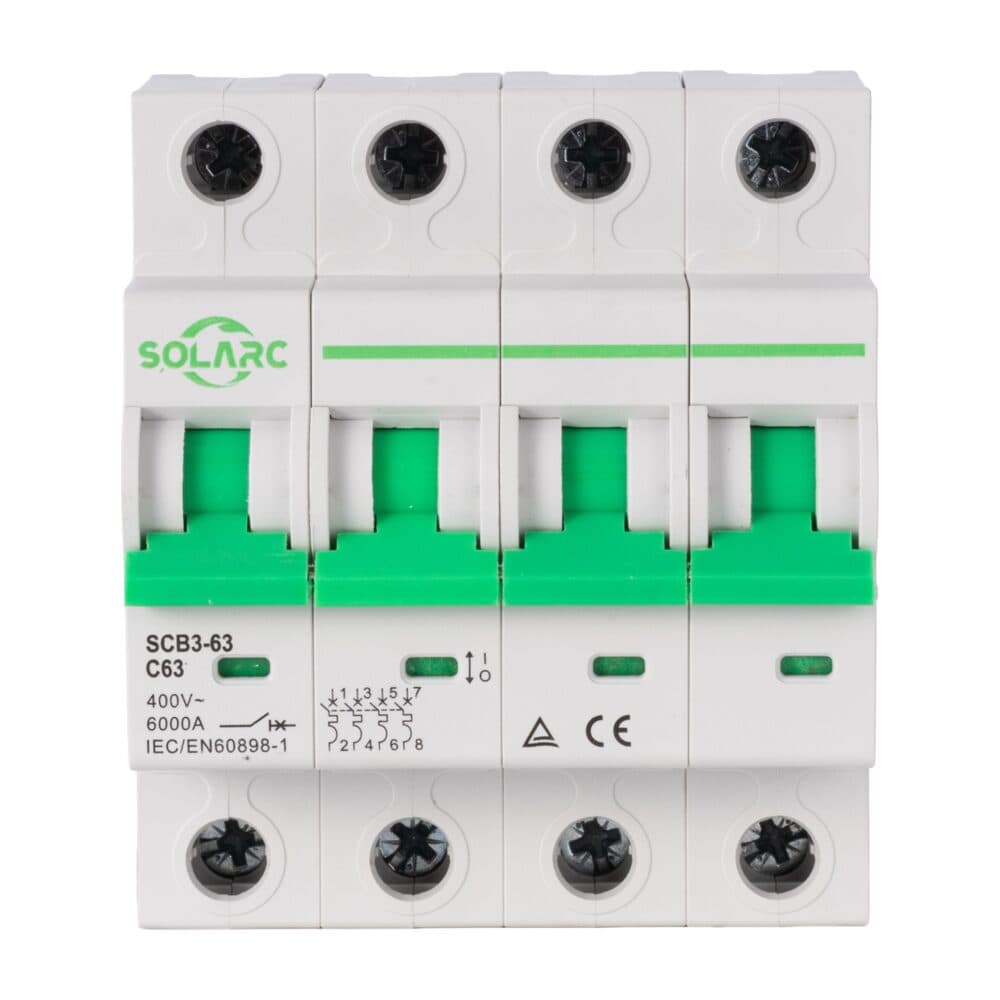

Disjoncteur modulaire
SOLARC SCB3-63
PROTECTION CONTRE LES SURCHARGES ET LES COURTS-CIRCUITS, DE 1 À 63 A
- Calibres
- 1 à 63 A
- Pouvoir de Coupure
- 6 kA ou 10 kA
- Courbes
- B, C et D
- Norme
- IEC/EN 60898-1
Du 1P au 4P, de 1 à 63 A
Treize calibres de 1 à 63 A, en 1, 2, 3 ou 4 pôles de 18 mm chacun. Tension d’emploi 230/400 V, fréquence 50/60 Hz, alimentation indifféremment par le haut ou par le bas.
Trois courbes de déclenchement
Courbe B (3 à 5 In) pour les grandes longueurs de câble, courbe C (5 à 10 In) pour l’usage courant, courbe D (10 à 20 In) pour les moteurs et transformateurs à fort courant d’appel.
Pouvoir de coupure jusqu’à 10 kA
Versions 6 kA et 10 kA, tenue aux chocs de 4 kV et tension d’isolement de 500 V. Déclenchement magnétothermique conforme à la norme IEC/EN 60898-1.
Conçu pour durer
20 000 manœuvres mécaniques et 4 000 manœuvres électriques. Bornes IP20, faces IP40, raccordement jusqu’à 25 mm² au couple de 2 à 2,5 N·m.
Documentation à télécharger
*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.
Caractéristiques techniques
| SCB3-63 | |
|---|---|
| Références proposées par Solenso | |
| SCB3-63/2P | 32, 40 ou 63 A, 10 kA, monophasé |
| SCB3-63/4P | 32, 40 ou 63 A, 10 kA, triphasé |
| Caractéristiques électriques | |
| Nombre de pôles | 1P, 2P, 3P, 4P |
| Tension assignée d’emploi | 230/400 V (1P, 2P), 400 V (3P, 4P) |
| Courant assigné du boîtier | 63 A |
| Calibres | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Pouvoir de coupure en court-circuit | 6 kA ou 10 kA |
| Tension assignée d’isolement Ui | 500 V |
| Tenue aux chocs Uimp | 4 kV |
| Fréquence | 50/60 Hz |
| Courbes de déclenchement | B (3 à 5 In), C (5 à 10 In), D (10 à 20 In) |
| Installation | |
| Largeur par pôle | 18 mm |
| Indice de protection | IP40 en façade, IP20 aux bornes |
| Section de raccordement | Jusqu’à 25 mm² |
| Couple de serrage | 2 à 2,5 N·m |
| Température de référence | 30 °C |
| Sens d’alimentation | Par le haut ou par le bas |
| Durée de vie et normes | |
| Endurance mécanique | 20 000 manœuvres |
| Endurance électrique | 4 000 manœuvres |
| Normes | IEC/EN 60898-1, GB/T 10963.1 |
Questions fréquentes
Quelle courbe de disjoncteur choisir : B, C ou D ?
La courbe C convient à la grande majorité des circuits d’un logement ou d’un local tertiaire : prises, éclairage, chauffage. La courbe B déclenche plus tôt et se réserve aux grandes longueurs de câble, où le courant de court-circuit reste faible. La courbe D tolère les forts courants d’appel des moteurs, pompes et transformateurs sans déclencher au démarrage.
Faut-il un disjoncteur 6 kA ou 10 kA ?
Le pouvoir de coupure doit être au moins égal au courant de court-circuit présumé à l’endroit où le disjoncteur est posé. Dans un logement raccordé au réseau basse tension, 6 kA suffit le plus souvent. La version 10 kA s’impose près d’un transformateur et dans les installations tertiaires ou industrielles. Ce calcul relève de l’installateur.
Voir toute la gamme de protectionComment protéger la sortie d’un onduleur photovoltaïque ?
Le calibre du disjoncteur se choisit d’après le courant de sortie maximal de l’onduleur indiqué sur sa fiche technique et d’après la section du câble. Il se complète d’une protection différentielle et d’un parafoudre au tableau, l’onduleur étant relié au réseau et exposé à ses surtensions.
