Parafoudre

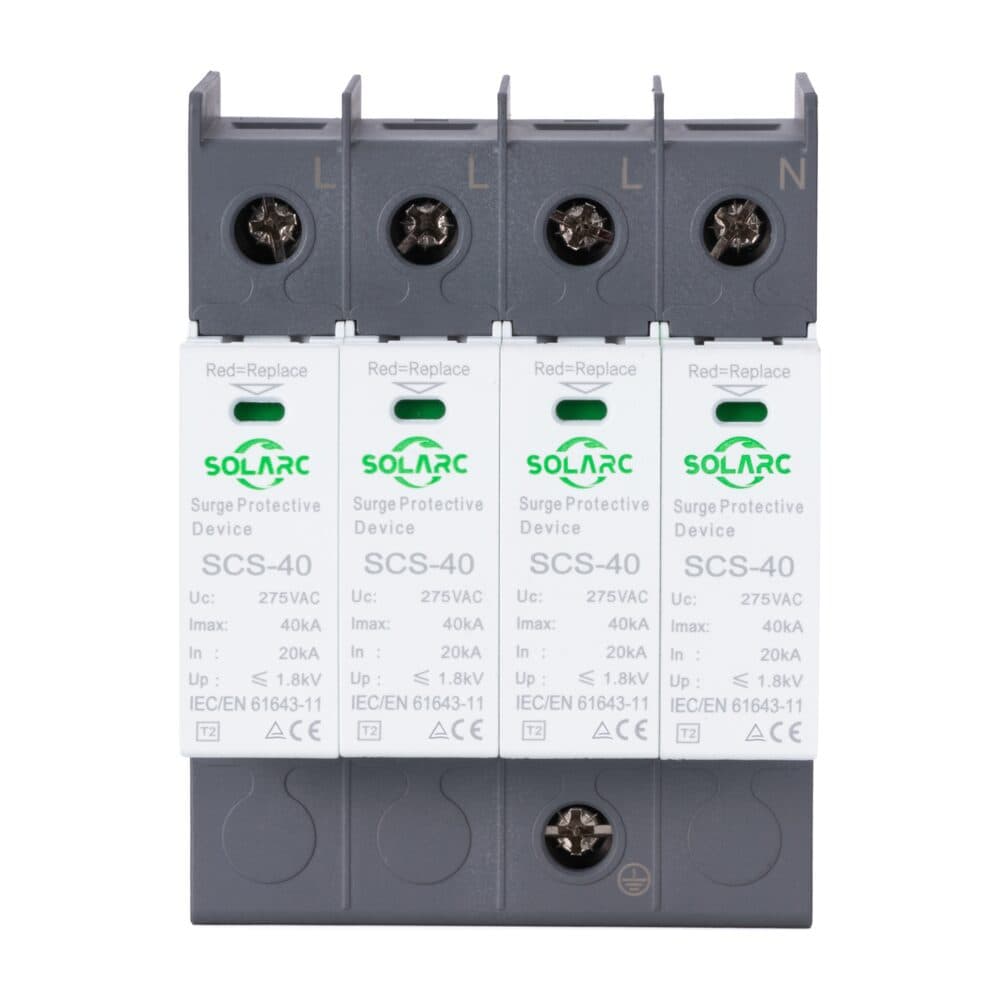

SOLARC SCS-40 type 2
PARAFOUDRE AC TYPE 2 POUR TABLEAU 230/400 V, À MODULES DÉBROCHABLES
- Courant Maximal
- Imax 40 kA
- Niveau de Protection
- Up ≤ 1,8 kV
- Courant Nominal
- In 20 kA
- Tension Uc
- 275 V AC
Protection type 2 du tableau
Le parafoudre dérive vers la terre les surtensions transitoires dues à la foudre et aux manœuvres sur le réseau, avant qu’elles n’atteignent les appareils. Conforme à la norme IEC/EN 61643-11, pour les réseaux 230/400 V, du 1P au 4P.
Tous les schémas de liaison à la terre
Compatible avec les régimes TN-S, TN-C, TT et IT. Tension maximale de régime permanent Uc de 275 V.
Remplacement sans démontage
Modules débrochables à voyant : vert en service, rouge à remplacer. La cartouche se change sans déposer la base ni reprendre le câblage.
Réaction en moins de 25 ns
Boîtier en nylon renforcé ignifugé UL94 V-0, IP20, de -40 à +80 °C. Conducteur de terre de 16 à 35 mm², montage sur rail DIN 35 mm.
Documentation à télécharger
*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.
Caractéristiques techniques
| SCS-40 | |
|---|---|
| Références proposées par Solenso | |
| SCS-40/2 | 275 V AC, Imax 40 kA, type 2, monophasé |
| SCS-40/4 | 275 V AC, Imax 40 kA, type 2, triphasé |
| Caractéristiques électriques | |
| Classe d’essai | Type 2 (T2) |
| Tension assignée du réseau | 230/400 V |
| Tension maximale de régime permanent Uc | 275 V |
| Courant nominal de décharge In | 20 kA |
| Courant maximal de décharge Imax | 40 kA |
| Niveau de protection Up | ≤ 1,8 kV |
| Temps de réponse | ≤ 25 ns |
| Nombre de pôles | 1P, 2P, 3P, 4P |
| Schémas de liaison à la terre | TN-S, TN-C, TT, IT |
| Installation | |
| Montage | Rail DIN 35 mm |
| Conducteur de terre recommandé | 16 à 35 mm², souple multibrin |
| Matériau du boîtier | Nylon renforcé ignifugé UL94 V-0 |
| Indice de protection | IP20 |
| Température de fonctionnement | -40 à +80 °C |
| Signalisation | Voyant vert en service, rouge à remplacer |
| Norme | IEC/EN 61643-11 |
Questions fréquentes
Un parafoudre est-il obligatoire dans une installation photovoltaïque ?
En France, la norme NF C 15-100 l’impose dans certains cas, notamment lorsque le bâtiment porte un paratonnerre ou se situe dans une zone fortement exposée à la foudre, et demande une analyse du risque dans les autres. Une installation solaire y est particulièrement sensible : l’onduleur relie les panneaux en toiture au tableau et se trouve exposé aux surtensions des deux côtés.
Parafoudre type 1, type 2 ou type 3 : lequel choisir ?
Le type 1 écoule une partie du courant de foudre direct et s’impose avec un paratonnerre. Le type 2, comme le SCS-40, protège le tableau principal contre les surtensions transmises par le réseau : c’est la protection la plus courante en habitat. Le type 3 complète le type 2 au plus près des appareils sensibles éloignés du tableau.
Faut-il aussi un parafoudre côté courant continu ?
Oui, lorsque les câbles qui descendent des panneaux sont longs ou exposés. Le côté continu demande un parafoudre photovoltaïque dédié, dimensionné pour la tension des chaînes de panneaux. La gamme SOLARC en propose jusqu’à 1 500 V CC, présentés dans le catalogue à télécharger.
