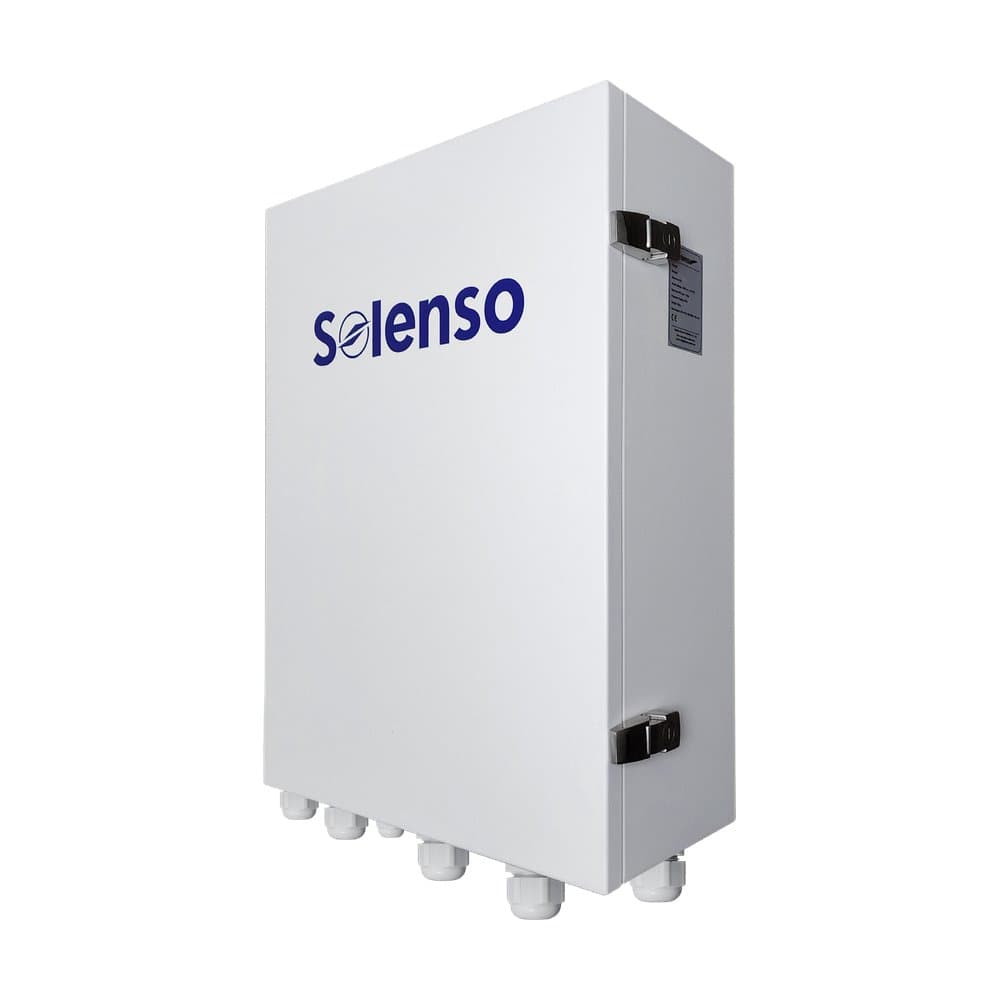

Coffret de protection AC monophasé AC BOX SPlus

COFFRET AC MONOPHASÉ AVEC INVERSEUR DE SOURCES, JUSQU’À 10 KW

Puissance Max: 10 kW
Courant Max (entrée): 63 A
Indice de Protection: IP65
Norme: NF C 15-100

Fiable en extérieur
Classé IP65 et doublement isolé, le coffret est protégé contre la poussière, l’eau et les autres agressions de l’environnement. Il s’installe en extérieur et fonctionne de -35 à 70 °C.
Installation facile
Livré entièrement câblé, il évite de reconstituer sur place un tableau de distribution complet : la pose est rapide et sans reprise.
Production et consommation visibles
L’AC BOX SPlus communique avec le DTU : production et consommation du logement se suivent sur la plateforme de surveillance et l’application Solenso.
Inverseur de sources intégré
Un inverseur de sources automatique NXZBN-63S/2B C63A et un contacteur NCH8 40/02 complètent les protections, pour basculer l’alimentation du logement.

Documentation à télécharger

*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.

Caractéristiques techniques

Référence et équipements
	ACBP-S-A
Référence	SAACBP-S-A-B-V1
Inverseur de sources automatique	NXZBN-63S/2B C63A
Compteur	DDSU666
Disjoncteur bipolaire	NXB-63/2P C32A
Disjoncteur différentiel type B	GYR9NE-B 1P+N C32A 300 mA type B
Parafoudre	NXU-IIG 20 kA / 275 V 1P+N
Contacteur AC	NCH8 40/02
Transformateur de courant	Précision jusqu’à 1,0 %
Spécifications électriques
Entrée PV maximale	10 kW
Puissance de sortie maximale	10 kW
Courant assigné maximal (entrée)	63 A
Tension nominale	230 V CA L+N+PE
Données mécaniques
Dimensions (L × H × P)	400 × 550 × 180 mm
Poids	18,5 kg
Plage de température ambiante	-35 à 70 °C
Indice de protection	IP65
Refroidissement	Convection naturelle
Conformité	NF C 15-100
