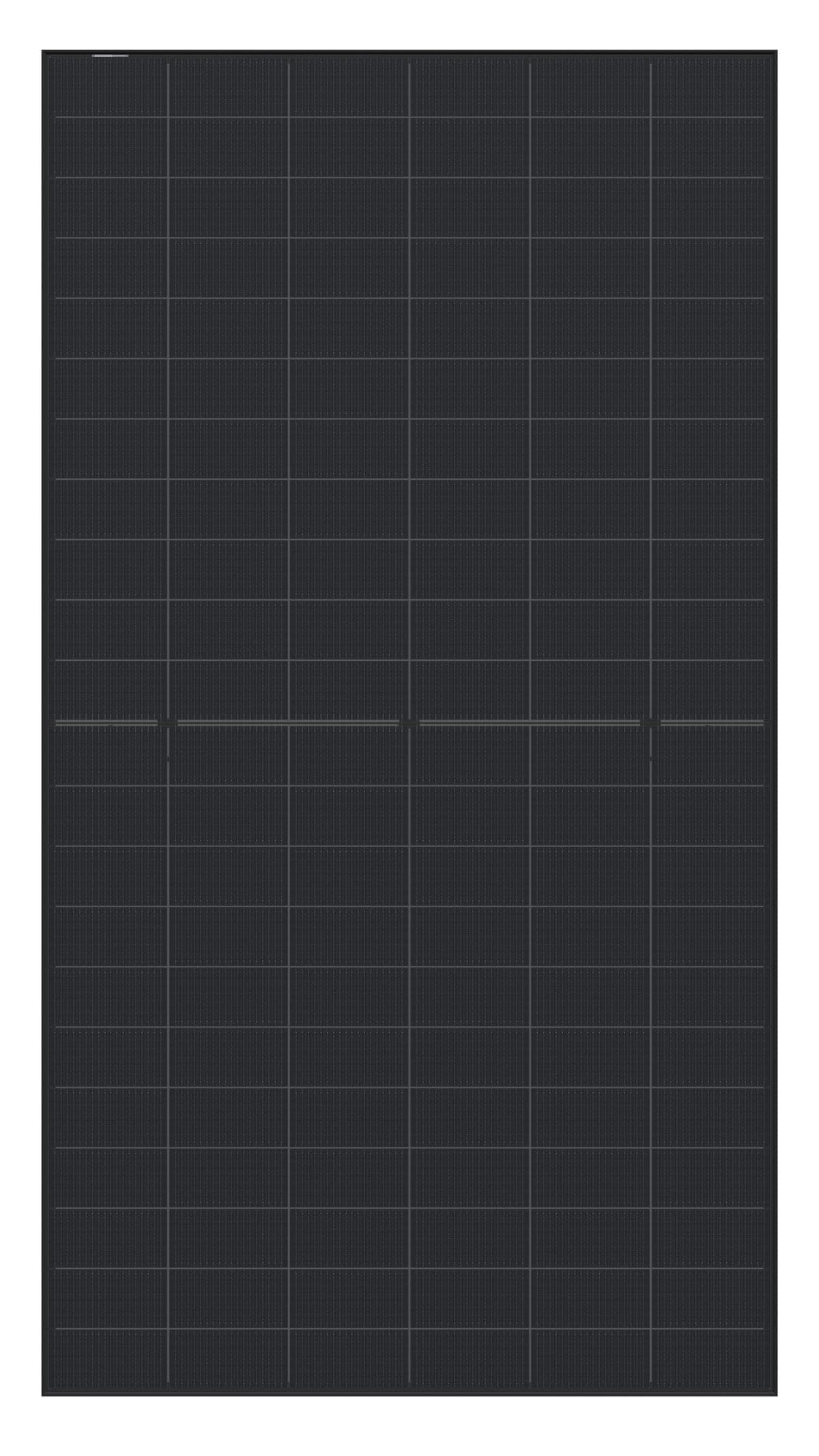

Panneau solaire
ICON-66G12G
ICON-66G12G-700 | ICON-66G12G-705 |
ICON-66G12G-710 | ICON-66G12G-715 |
Puissance Max
700-715 Wp
Poids
~37,4 kg
Tension nominale
40,99 VmPP
Efficacité
Jusqu’à 23,02%
Dimensions
2384*1303*33 mm
Charge d'essai max
+ 5400 PA // – 4000 PA
Technologie sans découpe
Microfissures minimisées.
Module monocristallin bifacial
Capable de produire de l’énergie sur la face arrière, avec au moins 80 % de l’efficacité de la face avant.
Coût nivelé de l'énergie (LCOE) réduit
Moins d’ombrage et de perte résistive, coefficient de température plus faible.
Résistance mécanique exceptionnelle
Résiste à des charges de vent de 2400 Pa et de neige de 5400 Pa.
Télécharger la fiche technique
*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.
Garantie produit de 30 ans
SAV EN FRANCE
Electrical Specifications
| Module Type | ICON-66G12G-700 | ICON-66G12G-705 | ICON-66G12G-710 | ICON-66G12G-715 |
|---|---|---|---|---|
| STC* / NOCT* | 700 / 530 | 705 / 534 | 710 / 538 | 715 / 542 |
| Maximum Power (Pmax) (W) | 700 / 530 | 705 / 534 | 710 / 538 | 715 / 542 |
| Maximum Power Voltage (Vmp) (V) | 40.54 / 37.29 | 40.69 / 37.43 | 40.84 / 37.57 | 40.99 / 37.71 |
| Maximum Power Current (Imp) (A) | 17.27 / 14.22 | 17.33 / 14.27 | 17.38 / 14.32 | 17.44 / 14.37 |
| Open-circuit Voltage (Voc) (V) | 48.62 / 44.24 | 48.72 / 44.34 | 48.82 / 44.43 | 48.93 / 44.53 |
| Short-circuit Current (Isc) (A) | 18.32 / 14.78 | 18.36 / 14.81 | 18.40 / 14.84 | 18.42 / 14.86 |
| Module Efficiency STC (%) | 22.53 | 22.70 | 22.86 | 23.02 |
| Operating Conditions | ||||
| Operating Temperature | -40°C ~ +85°C | |||
| Maximum System Voltage | DC1500V(IEC) | |||
| Maximum Series Fuse Rating | 35A | |||
| Power Tolerance | 0~+5Watt | |||
| Temperature Coefficients of Pmax | -0.29%/°C | |||
| Temperature Coefficients of Voc | -0.25%/°C | |||
| Temperature Coefficients of Isc | 0.046%/°C | |||
| Nominal Operating Cell Temperature (NOCT) | 43±2°C | |||
*STC: Cell temperature: 25°C, Irradiance: 1000 W/m², Air mass: 1.5G
*NOCT: Air temperature: 20°C, Irradiance: 800 W/m², Air mass: 1.5G, Wind speed: 1 m/s
Specifications
| Cell Type | N type Mono-crystalline |
| No. of cells | 132 (6×11×2) |
| Dimensions | 2384×1303×33mm |
| Weight | 37.4kg |
| Glass | 2.0mm+2.0mm, Anti-Reflection Coating, High Transmission, Low Iron, Tempered Glass |
| Junction Box | IP68, 3 diodes |
| Connector | MC4 Compatible |
| Cable Length (Including Connector) |
4mm², 1400mm |
| Packaging Configuration | 33pcs/Pallet, 594pcs/40HQ Container |
Electrical Characteristics with Different Rear Side Power Gain (Reference to 700 W Front)
| Pmax/W | Voc/V | Isc/A | Vmp/V | Imp/A | Pmax Gain |
|---|---|---|---|---|---|
| 700 | 48.62 | 18.32 | 40.54 | 17.27 | 0 |
| 735 | 48.62 | 19.24 | 40.54 | 18.13 | 5% |
| 770 | 48.62 | 20.15 | 40.54 | 19.00 | 10% |
| 805 | 48.62 | 21.07 | 40.54 | 19.86 | 15% |
| 840 | 48.62 | 21.98 | 40.54 | 20.72 | 20% |
| 875 | 48.62 | 22.90 | 40.54 | 21.59 | 25% |
| 910 | 48.62 | 23.82 | 40.54 | 22.45 | 30% |
