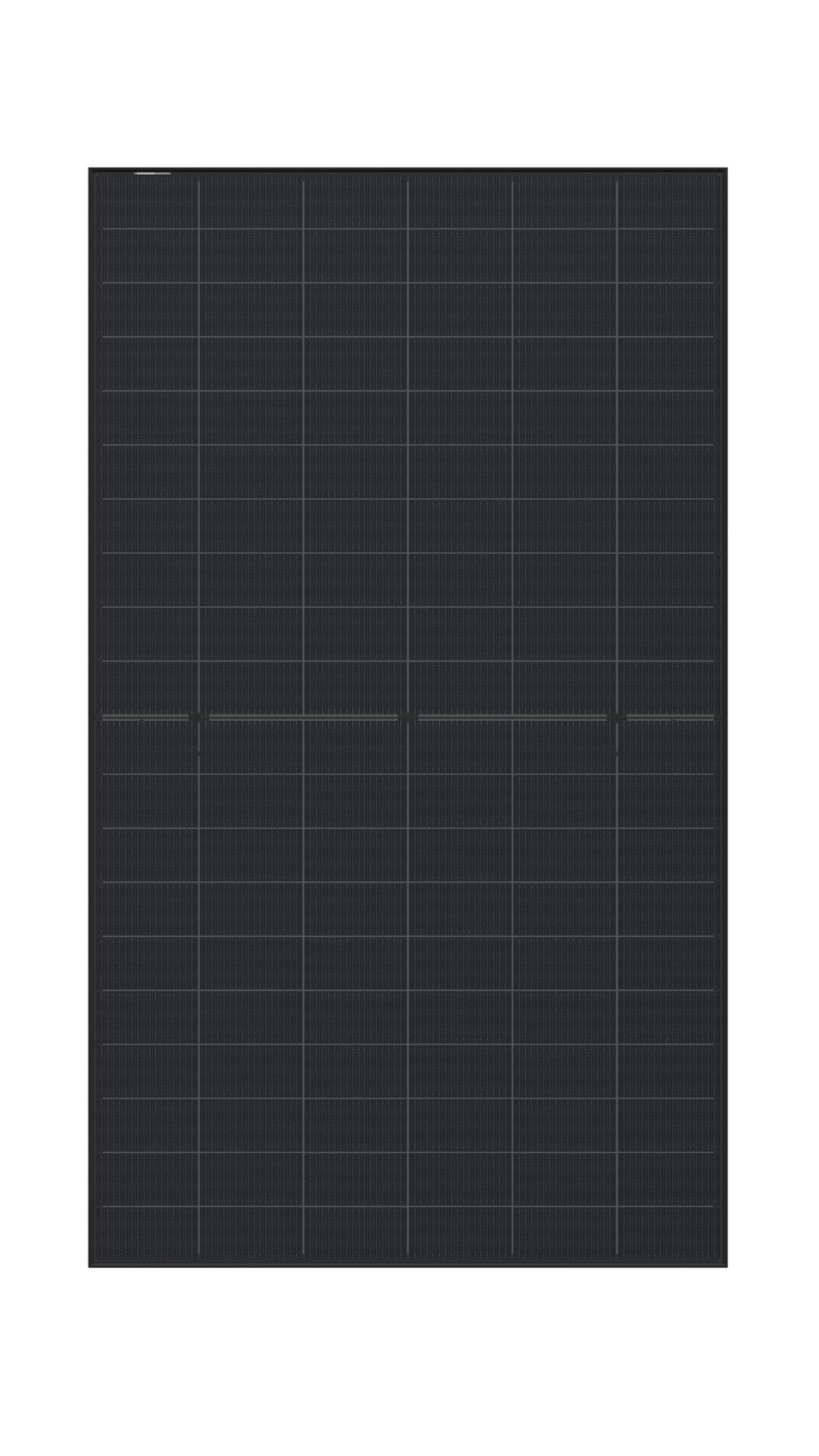

Panneau solaire
ICON-60M10RCG
ICON-60M10RCG-490 | ICON-60M10RCG-495 |
ICON-60M10RCG-500
Puissance Max
490-500 Wp
Poids
~26,5 kg
Tension nominale
37,02 VmPP
Efficacité
Jusqu’à 22,59 %
Dimensions
1952*1134*30 mm
Charge d'essai max
+ 5400 PA // – 4000 PA
Technologie sans découpe
Microfissures minimisées.
Module monocristallin bifacial
Capable de produire de l’énergie sur la face arrière, avec au moins 80 % de l’efficacité de la face avant.
Coût nivelé de l'énergie (LCOE) réduit
Moins d’ombrage et de perte résistive, coefficient de température plus faible.
Résistance mécanique exceptionnelle
Résiste à des charges de vent de 2400 Pa et de neige de 5400 Pa.
Télécharger la fiche technique
*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.
Garantie produit de 30 ans
SAV EN FRANCE
Electrical Specifications
| Module Type | ICON-60M10RCG-490 | ICON-60M10RCG-495 | ICON-60M10RCG-500 |
|---|---|---|---|
| STC* / NOCT* | STC* / NOCT* | STC* / NOCT* | |
| Maximum Power (Pmax) (W) | 490 / 371 | 495 / 375 | 500 / 379 |
| Maximum Power Voltage (Vmp) (V) | 36.68 / 33.75 | 36.85 / 33.90 | 37.02 / 34.06 |
| Maximum Power Current (Imp) (A) | 13.36 / 11.00 | 13.43 / 11.06 | 13.51 / 11.13 |
| Open-circuit Voltage (Voc) (V) | 43.35 / 39.45 | 43.52 / 39.60 | 43.78 / 39.84 |
| Short-circuit Current (Isc) (A) | 14.35 / 11.58 | 14.43 / 11.64 | 14.48 / 11.68 |
| Module Efficiency STC (%) | 22.14 | 22.36 | 22.59 |
| Operating Conditions | |||
| Operating Temperature | -40°C ~ +85°C | ||
| Maximum System Voltage | DC1500V(IEC) | ||
| Maximum Series Fuse Rating | 30A | ||
| Power Tolerance | 0~+5Watt | ||
| Temperature Coefficients of Pmax | -0.29%/°C | ||
| Temperature Coefficients of Voc | -0.25%/°C | ||
| Temperature Coefficients of Isc | 0.046%/°C | ||
| Nominal Operating Cell Temperature (NOCT) | 43±2°C | ||
*STC: Cell temperature: 25°C, Irradiance: 1000 W/m², Air mass: 1.5G
*NOCT: Air temperature: 20°C, Irradiance: 800 W/m², Air mass: 1.5G, Wind speed: 1 m/s
Specifications
| Cell Type | N type Mono-crystalline |
| No. of cells | 120 (6×10×2) |
| Dimensions | 1952×1134×30mm |
| Weight | 26.5kg |
| Glass | 2.0mm+2.0mm, Anti-Reflection Coating, High Transmission, Low Iron, Tempered Glass |
| Junction Box | IP68, 3 diodes |
| Connector | MC4 Compatible |
| Cable Length (Including Connector) | 4mm², 1400mm |
| Packaging Configuration | Two Box = One Pallet 36pcs/Box, 72pcs/Pallet, 864pcs/40HQ Container |
Electrical Characteristics with Different Rear Side Power Gain (Reference to 500 W Front)
| Pmax/W | Voc/V | Isc/A | Vmp/V | Imp/A | Pmax Gain |
|---|---|---|---|---|---|
| 500 | 43.78 | 14.48 | 37.02 | 13.51 | 0 |
| 525 | 43.78 | 15.20 | 37.02 | 14.18 | 5% |
| 550 | 43.78 | 15.93 | 37.02 | 14.86 | 10% |
| 575 | 43.78 | 16.65 | 37.02 | 15.53 | 15% |
| 600 | 43.78 | 17.38 | 37.02 | 16.21 | 20% |
| 625 | 43.78 | 18.10 | 37.02 | 16.88 | 25% |
| 650 | 43.78 | 18.82 | 37.02 | 17.56 | 30% |
