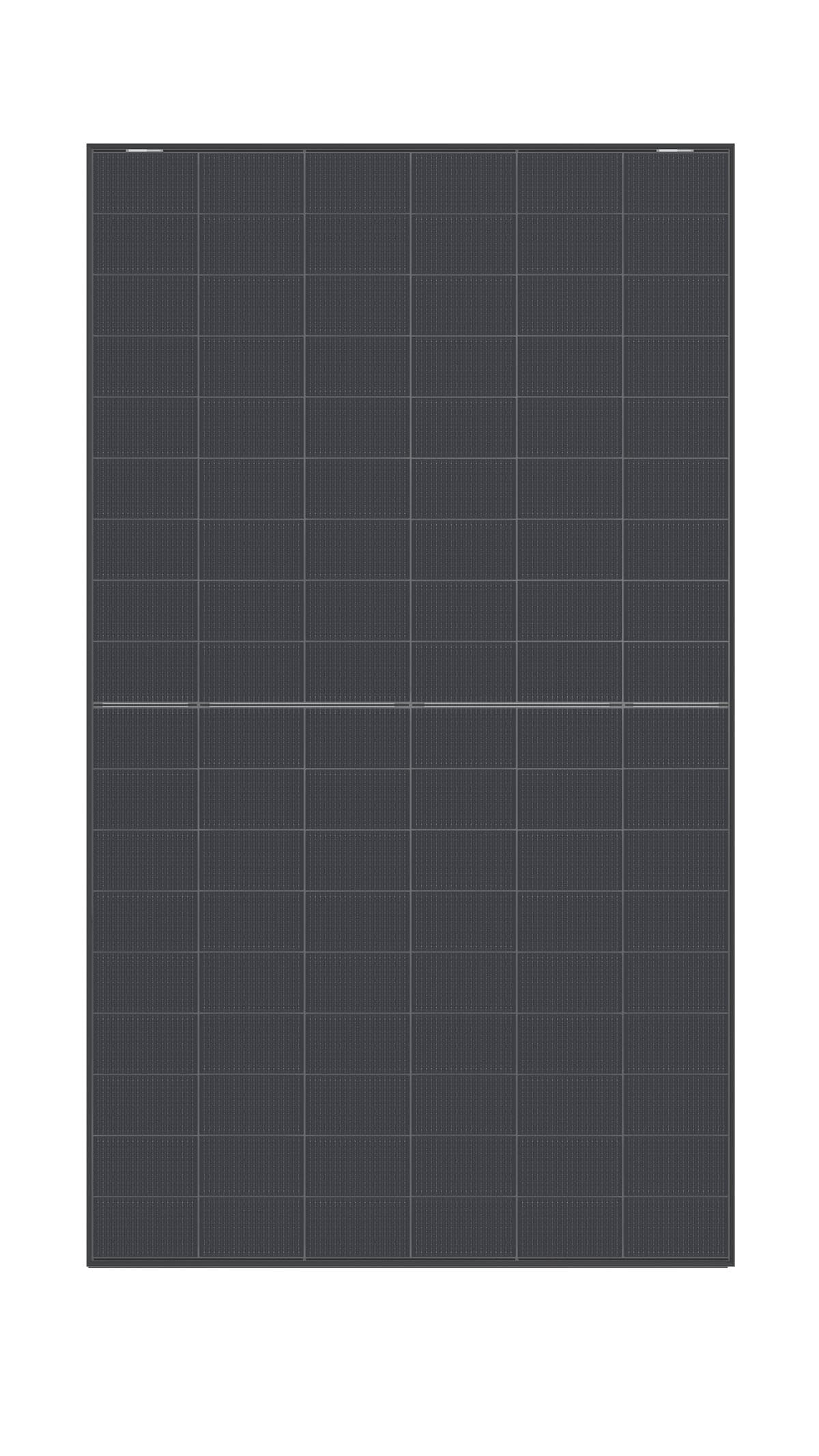

Panneau solaire

ICON-54M10RC3G

ICON-54M10RC3G-490 | ICON-54M10RC3G-495 |
ICON-54M10RC3G-500 | ICON-54M10RC3G-505 |

Puissance Max

490-505 Wp

Poids

~26,6 kg

Tension nominale

30,65 VmPP

Efficacité

Jusqu’à 22,71 %

Dimensions

1961*1134*30mm

Charge d'essai max

+ 5400 PA // – 4000 PA

^

Technologie sans découpe

Microfissures minimisées.

^

Module monocristallin bifacial

Capable de produire de l’énergie sur la face arrière, avec au moins 80 % de l’efficacité de la face avant.

^

Coût nivelé de l'énergie (LCOE) réduit

Moins d’ombrage et de perte résistive, coefficient de température plus faible.

^

Résistance mécanique exceptionnelle

Résiste à des charges de vent de 2400 Pa et de neige de 5400 Pa.



Télécharger la fiche technique

Solarpanel_54M10RC3G_FR

*Les images des produits présentées peuvent représenter la gamme de produits, ou être uniquement à des fins d’illustration et peuvent ne pas représenter exactement le produit.

Spécifications Électriques

Type de Modèle	ICON-54M10RC3G-490	ICON-54M10RC3G-495	ICON-54M10RC3G-500	ICON-54M10RC3G-505
	STC* / NOCT*	STC* / NOCT*	STC* / NOCT*	STC* / NOCT*
Puissance Maximale (Pmax) (W)	490 / 371	495 / 375	500 / 379	505 / 383
Tension à la Puissance Max (Vmp) (V)	32,87 / 30,24	33,02 / 30,38	33,17 / 30,52	33,32 / 30,65
Courant à la Puissance Max (Imp) (A)	14,91 / 12,28	14,99 / 12,35	15,08 / 12,42	15,16 / 12,48
Tension en Circuit Ouvert (Voc) (V)	39,50 / 35,95	39,67 / 36,10	39,83 / 36,25	39,99 / 36,39
Courant de Court-Circuit (Isc) (A)	15,84 / 12,78	15,90 / 12,83	15,96 / 12,87	16,02 / 12,92
Rendement du Module STC (%)	22,03	22,26	22,48	22,71
Conditions de Fonctionnement
Température de Fonctionnement	-40°C ~ +85°C
Tension Maximale du Système	DC1500V (IEC)
Intensité Max du Fusible en Série	30A
Tolérance de Puissance	0~+5Watt
Coefficients de Température de Pmax	-0,29%/°C
Coefficients de Température de Voc	-0,25%/°C
Coefficients de Température de Isc	0,046%/°C
NOCT*	43±2°C

*STC: Température de la Cellule : 25°C, Irradiance : 1000 W/m², Masse d’Air : 1.5G
*NOCT: Température de l’Air : 20°C, Irradiance : 800 W/m², Masse d’Air : 1.5G, Vitesse du Vent : 1 m/s

SPÉCIFICATION
Type de Cellule	Monocristallin Type N
Nombre de Cellules	108 (6x9x2)
Dimensions	1961113430mm
Poids	26,6kg
Verre	2,0 + 2,0 mm, Revêtement Anti-Reflet, Haute Transmission, Faible Teneur en Fer, Verre Trempé
Boîte de Jonction	IP68, 3 diodes
Connecteur	MC4 Compatible
Longueur du Câble (connecteur inclus)	4mm² Paysage : (+)1200/(-)1200mm ou longueur personnalisée
Configuration de l'Emballage	Deux box = Une palette 36 unités/Box, 72 unités/Palette, 792 unités/Conteneur 40HQ

Caractéristiques Électriques avec Différents Gains de Puissance à l’Arrière (Référence à 500 W Frontal)

Pmax/W	Voc/V	Isc/A	Vmp/V	Imp/A	Gain Pmax
500	38,83	15,96	33,17	15,08	0%
525	38,83	16,76	33,17	15,83	5%
550	38,83	17,56	33,17	16,59	10%
575	38,83	18,35	33,17	17,34	15%
600	38,83	19,15	33,17	18,10	20%
625	38,83	19,95	33,17	18,85	25%
650	38,83	20,75	33,17	19,60	30%
